Monitoreo acústico, electromagnético y de ultra alta frecuencia (UHF) para el diagnóstico dieléctrico en línea.

Descargas Parciales: El predictor definitivo de fallas en media y alta tensión

El colapso del aislamiento eléctrico es la causa del 80% de las fallas en celdas y cables de potencia. Descubre cómo las descargas parciales detectan el arco antes de que ocurra la catástrofe.
27/06/2026

En los sistemas eléctricos de potencia industriales que operan en media y alta tensión (de 2.3 kV en adelante), la integridad del sistema depende críticamente de la salud de sus materiales dieléctricos. Los aislantes de resina epóxica, XLPE, porcelana o aceite no fallan de manera imprevista; sufren un proceso silencioso de degradación molecular debido a esfuerzos térmicos, mecánicos y eléctricos combinados. Las descargas parciales (PD, por sus siglas en inglés) son pequeñas chispas eléctricas microscópicas que ocurren dentro de los defectos o burbujas de aire de un aislamiento, sin llegar a puentear por completo el espacio entre los dos conductores. El ensayo y monitoreo de descargas parciales en línea (online) es la técnica predictiva más avanzada de la Ingeniería 4.0, ya que permite detectar estas micro-rupturas dieléctricas a tiempo, evitando cortocircuitos catastróficos, incendios y paradas generales de planta.

1. La física del fenómeno: El efecto corona y la ruptura interna

Cuando se fabrica un cable de potencia de media tensión o una bobina de un gran motor, pueden quedar atrapadas pequeñas imperfecciones, fisuras o burbujas de aire (vacíos) dentro del material aislante sólido.

Dado que la permisividad eléctrica del aire es notablemente menor que la del material aislante, el campo eléctrico se concentra intensamente dentro de esa burbuja. Al superar la rigidez dieléctrica del aire, se produce una micro-chispa interna que ioniza el gas dentro del vacío. Este fenómeno se clasifica en tres tipos principales según el entorno donde ocurre:

  • Descargas Parciales Internas: Ocurren dentro de las burbujas atrapadas en aislamientos sólidos de transformadores, cables o interruptores. Son las más peligrosas porque son invisibles y degradan el material por carbonización.

  • Descargas Parciales Superficiales: Se desarrollan en la interfaz entre el aislante y el aire, comúnmente causadas por contaminación, humedad o polvo en las camisas de cables o aisladores de soporte.

  • Efecto Corona: Ocurre directamente en el aire libre alrededor de conductores desnudos de alta tensión debido a la agudeza de los bordes geométricos o puntas energizadas.

2. Tecnologías de medición no invasivas (Online PD Testing)

El gran valor del Mantenimiento 4.0 es que la detección de descargas parciales se realiza con la planta en plena operación, eliminando la necesidad de coordinar costosas paradas para realizar pruebas fuera de línea (offline). Cada micro-descarga genera señales físicas que los instrumentos capturan mediante sensores específicos:

  • Sensores de Voltaje Transitorio a Tierra (TEV): Cuando ocurre una descarga parcial interna, se induce un pulso de voltaje electromagnético de alta frecuencia en la superficie metálica exterior de las celdas o tableros de distribución. Los sensores TEV capacitivos miden estos pulsos en milivoltios ($mV$) o decibelios ($dB$).

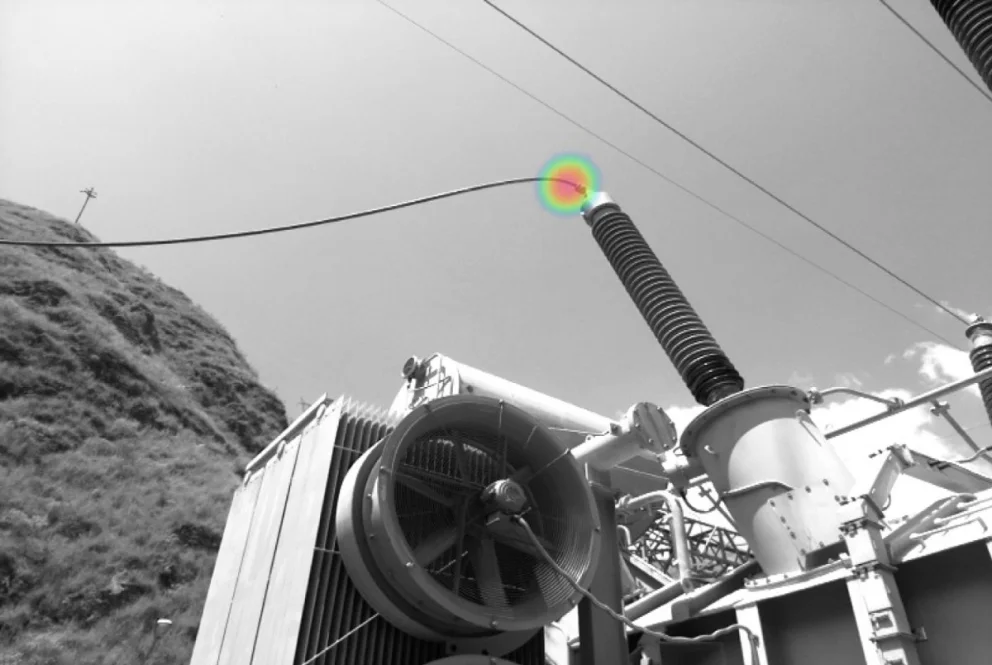

  • Sensores Acústicos y de Ultrasonido: Las descargas emiten un sonido sutil de alta frecuencia en el rango de los 40 kHz. Mediante transductores ultrasónicos de contacto o parábolas direccionales, el técnico puede "escuchar" el arqueo dentro de las celdas a metros de distancia.

  • Transformadores de Corriente de Alta Frecuencia (HFCT): Se colocan alrededor de las trenzas de puesta a tierra de los cables de potencia para capturar los pulsos eléctricos de alta frecuencia (en el rango de megahercios) que viajan por el conductor neutro debido a la falla interna.

3. El patrón PRPD: Identificando la firma de la falla

Tener un valor numérico de descargas parciales no es suficiente para programar una parada. Para diagnosticar con precisión qué componente está fallando, los equipos de medición digital grafican los datos en un patrón llamado Resolución de Descarga Parcial en Fase (PRPD).

Este gráfico tridimensional cruza tres variables críticas: la amplitud de la descarga (medida en picoculombios, $pC$, o milivoltios), el número de pulsos, y la posición de fase (de 0° a 360°) respecto a la onda senoidal de la tensión alterna del sistema.

Al analizar la simetría de los pulsos respecto a los semiciclos positivo y negativo de la onda senoidal, el algoritmo puede diagnosticar el origen exacto: si las descargas se concentran a los 90° y 270°, la falla es una burbuja interna; si aparecen de forma asimétrica, se trata de contaminación superficial o efecto corona. Esto permite pasar del diagnóstico genérico a la intervención quirúrgica del componente dañado.

El ensayo de descargas parciales es la máxima expresión de la Confiabilidad Eléctrica moderna en activos de potencia. Permite auditar de forma invisible y continua el corazón del sistema eléctrico, convirtiendo el riesgo oculto de una falla dieléctrica en un evento predecible y controlable. Implementar esta disciplina predictiva evita pérdidas millonarias por destrucción de subestaciones y garantiza un entorno de trabajo seguro para el personal. ¿Está tu planta monitoreando el nivel de picoculombios de sus celdas de media tensión, o siguen esperando a que un olor a ozono o un estallido dictamine el fin de la vida útil de tus aisladores? La alta tensión se gestiona con analítica predictiva de ondas, no con mantenimiento reactivo.
