Diagnóstico en barras de cobre de tableros de potencia

El diagnóstico de barras de cobre en tableros de potencia combina termorresistencia, corrientes de fuga y monitoreo eléctrico para identificar envejecimiento temprano. Este enfoque de mantenimiento predictivo mejora la confiabilidad, reduce el riesgo eléctrico y optimiza la seguridad de las instalaciones industriales.

Barras colectoras como elemento crítico

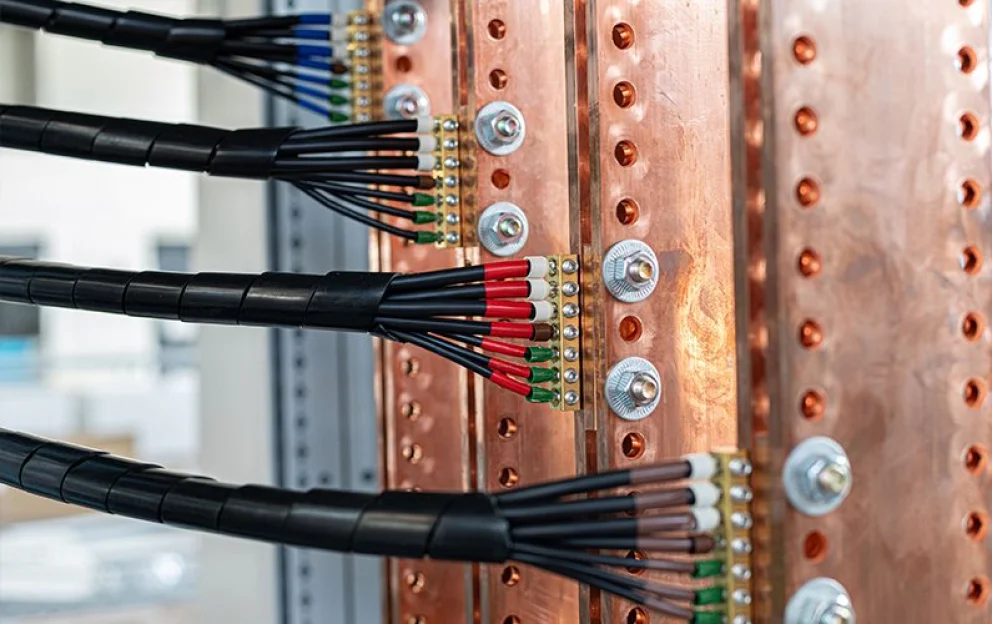

Las barras de cobre son el núcleo de la distribución interna de energía en tableros de baja y media tensión. Su aparente simplicidad oculta mecanismos complejos de degradación asociados a temperatura, apriete mecánico y contaminación ambiental.

Los ciclos de carga producen dilataciones repetitivas que modifican la presión de contacto en uniones atornilladas. Con el tiempo aparece fluencia del material, aumento de resistencia de contacto y microzonas de calentamiento.

Estos fenómenos suelen pasar inadvertidos porque no generan disparos inmediatos, pero preparan el escenario para fallas severas.

Análisis termorresistivo aplicado

El método termorresistivo relaciona el incremento de temperatura con la variación de resistencia eléctrica de cada tramo de barra. Mediante mediciones en microohmios se detectan desbalances que la termografía cualitativa no siempre evidencia.

Una diferencia de pocos µΩ puede traducirse en decenas de grados bajo carga nominal. El diagnóstico debe considerar longitud equivalente, sección efectiva y tipo de unión para evitar falsos positivos.

La tendencia temporal es más relevante que el valor absoluto.

Corrientes de fuga de baja amplitud

La contaminación por polvo, sales o humedad genera caminos conductivos superficiales entre fases y hacia masa. Estas corrientes de fuga, del orden de miliamperios, anticipan procesos de tracking y descargas parciales externas.

Su medición requiere sensores de alta sensibilidad y filtrado de ruido industrial. La correlación con condiciones ambientales permite identificar tableros expuestos a atmósferas agresivas.

El fenómeno es crítico en industrias mineras, portuarias y químicas.

Mecanismos de falla habituales

Los principales modos de degradación son: relajación del torque en bulonería, oxidación de superficies de contacto, pérdida de plateados, vibraciones y sobrecargas armónicas.

La presencia de armónicas incrementa el efecto pelicular y eleva la temperatura local. Los esfuerzos electrodinámicos durante cortocircuitos aceleran la fatiga mecánica de soportes y aisladores.

Sin control adecuado, el proceso culmina en arco interno o incendio del tablero.

Estrategia de mantenimiento predictivo

Un programa eficaz integra medición microohmíca periódica, termografía cuantitativa bajo carga real y monitoreo de corrientes de fuga. Los KPIs recomendados son: mΩ por unión, °C/W equivalente e índice de asimetría térmica entre fases.

Las acciones correctivas incluyen reapriete con control de par, limpieza técnica, recubrimientos conductivos y sustitución de herrajes degradados. La digitalización permite priorizar intervenciones por criticidad.

Este enfoque reduce paradas no planificadas y riesgos al personal.

Marco técnico y normativo

Las buenas prácticas se alinean con guías de inspección de tableros, normas de seguridad eléctrica y recomendaciones de fabricantes de celdas. La trazabilidad de mediciones es clave para demostrar condición operativa.

El uso de instrumentos calibrados y procedimientos repetibles garantiza comparabilidad histórica. La integración con sistemas de gestión de activos fortalece la toma de decisiones.

La ingeniería de mantenimiento debe tratar la barra colectora como un activo vivo.

El diagnóstico de degradación en barras de cobre mediante análisis termorresistivo y corrientes de fuga transforma un componente tradicionalmente pasivo en una fuente estratégica de información. Aplicado de forma sistemática, permite anticipar fallas, elevar la seguridad eléctrica y extender la vida útil de los tableros eléctricos de potencia.
