Eficiencia energética y protección de instalaciones industriales

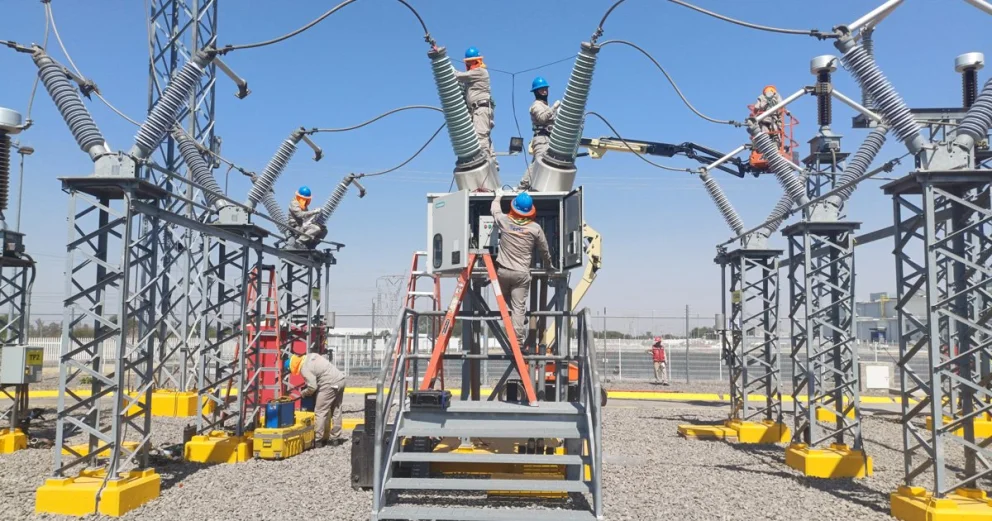

Impacto de los armónicos en la red eléctrica: diagnóstico, efectos y soluciones

Cómo detectar las distorsiones armónicas en la onda de corriente y tensión para evitar sobrecalentamientos, fallas en equipamiento crítico y penalizaciones tarifarias.

La proliferación de cargas no lineales en la industria moderna ha transformado la gestión de las instalaciones eléctricas. El diagnóstico y la mitigación de armónicos resultan indispensables para garantizar la continuidad operativa, extender la vida útil de las máquinas y reducir los costos por ineficiencia energética.

¿Qué son los armónicos y cómo se originan en la red?

En un sistema eléctrico ideal, la tensión y la corriente responden a una onda senoidal pura a la frecuencia fundamental de la red (50 Hz o 60 Hz). Sin embargo, el funcionamiento de equipos electrónicos provoca la deformación de esta onda.

  • Cargas no lineales: Dispositivos como variadores de frecuencia (VFD), rectificadores, fuentes conmutadas, arrancadores suaves y hornos de arco consumen corriente en pulsos intermitentes en lugar de hacerlo de forma continua.

  • Frecuencias múltiplos: Esta desconexión repetida genera corrientes secundarias a frecuencias múltiplos de la fundamental (por ejemplo, 3.º armónico a 150 Hz, 5.º a 250 Hz, 7.º a 350 Hz).

Principales consecuencias de la presencia de armónicos

La presencia no controlada de componentes armónicas provoca diversos problemas técnicos y económicos en la infraestructura eléctrica de una planta.

Efectos en los componentes de la instalación

Componente de la RedMecanismo de FallaConsecuencia Operativa
Conductores de NeutroSumatoria de armónicos triples (3.º, 9.º, 15.º)Sobrecalentamiento extremo e incendio de cables
TransformadoresIncremento de pérdidas por corrientes de FoucaultPérdida de capacidad (necesidad de derrateo / Factor K)
Bancos de CapacitoresResonancia con la inductancia de la redDestrucción de capacitores y fusión de fusibles
Motores EléctricosCampos magnéticos opuestos por armónicos negativosVibraciones mecánicas, par opuesto y sobrecalentamiento
Protecciones (Interruptores)Disparos intempestivos por deformación del valor eficazInterrupción no programada de la producción

Indicadores y normativa de evaluación

Para determinar la gravedad de la contaminación armónica en un punto de acoplamiento común (PCC), se utilizan dos parámetros estandarizados según normas como IEEE 519 e IEC 61000-4-30.

Límites recomendados según IEEE 519

  1. Distorsión Total de Tensión (THD-V): No debe superar el 5% en barras de baja tensión (menores a 1 kV), con ningún armónico individual por encima del 3%.

  2. Distorsión Total de Corriente (THD-I): El límite tolerable depende de la rigidez de la red (relación entre la corriente de cortocircuito y la corriente máxima de carga), fluctuando habitualmente entre el 5% y el 20%.

Métodos de mitigación y soluciones de ingeniería

La selección de la tecnología adecuada para corregir la distorsión armónica depende de la potencia de las cargas no lineales y de la configuración de la red.

Tecnologías de filtrado de armónicos

  • Filtros Pasivos (LC): Compuestos por inductancias y capacitores sintonizados a una frecuencia específica (por ejemplo, 250 Hz para el 5.º armónico). Son económicos pero rígidos ante variaciones de carga.

  • Filtros Activos de Potencia (APF): Dispositivos electrónicos basados en tecnología IGBT que inyectan en tiempo real una corriente armónica en contraphase para cancelar la distorsión existente en la red.

  • Reactancias de Línea (Choques de entrada): Instaladas a la entrada de los variadores de velocidad, reducen el THD-I de un 80% a valores cercanos al 35-40%.

  • Transformadores de Aislamiento con Desfasaje: Utilizan esquemas de conexión específicos (como Delta-Estrella) para cancelar armónicos triples en redes trifásicas.

Metodología para un estudio de calidad de energía

Un diagnóstico riguroso requiere seguir una serie de pasos ordenados para identificar las fuentes de distorsión y dimensionar la solución requerida.

  1. Instalación de analizadores de calidad de energía (Clase A): Registrar parámetros durante un ciclo representativo de carga (mínimo 7 días consecutivos).

  2. Identificación de las cargas dominantes: Analizar el comportamiento individual de los principales variadores y convertidores de la planta.

  3. Simulación de la red eléctrica: Modelar el comportamiento del sistema para prever posibles escenarios de resonancia al conectar bancos de capacitores.

  4. Diseño e implementación de filtrado: Seleccionar la combinación óptima de reactancias, filtros pasivos o activos según la relación costo-beneficio.

Optimice la calidad eléctrica de su planta

Mantener los niveles de armónicos dentro de los límites normativos no solo evita multas tarifarias por mal factor de potencia, sino que previene paradas no programadas y extiende la vida útil de los equipos electrónicos más costosos.

¿Desea realizar una auditoría de calidad de energía o requiere dimensionar un sistema de filtrado de armónicos para sus instalaciones? Contacte a nuestro equipo de especialistas en ingeniería eléctrica para recibir asesoramiento personalizado.
