Mantenimiento predictivo en alta tensión
Diagnóstico temprano de descargas parciales para prevenir fallas dieléctricas en transformadores
El diagnóstico temprano de descargas parciales en transformadores de potencia resulta indispensable para prevenir fallas dieléctricas catastróficas, garantizar la continuidad operativa en plantas industriales de alta exigencia y prolongar la vida útil de los activos críticos sin interrumpir el suministro eléctrico.
Naturaleza física y clasificación de las descargas parciales
Una descarga parcial (DP) es una ruptura dieléctrica localizada en un área reducida de un sistema de aislamiento sólido, líquido o gaseoso sometido a alto campo eléctrico. A diferencia de una descarga total o arco eléctrico, la DP no puentea por completo el espacio entre dos conductores. Sin embargo, su actividad recurrente genera un proceso de degradación paulatina conocido como arborescencia eléctrica (electrical treeing).
En los transformadores de potencia sumergidos en aceite o de tipo seco, las descargas parciales suelen clasificarse en tres tipologías principales:
Descargas internas: Ocurren en vacíos microestructurales (voids), burbujas de gas o cavidades dentro del papel aislante o del aceite dieléctrico debido a diferencias en la constante dieléctrica relativa (Epsilon_r).
Descargas superficiales: Ocurren en la interfaz entre diferentes materiales aislantes, como la superficie de las boquillas (passatapas o bushings) o las barreras de cartón prensado (pressboard).
Descargas de corona: Se producen alrededor de conductores con bordes afilados o puntos de alta concentración de campo eléctrico expuestos al fluido o gas aislante.
El impacto acumulativo de estos micro-arcos genera estrés térmico, fotólisis y reacciones químicas locales. En sistemas papel-aceite, la presencia constante de descargas parciales rompe las cadenas poliméricas de la celulosa, liberando gases de falla como hidrógeno (H2), metano (CH4), acetileno (C2H2) y monóxido de carbono (CO), acelerando el envejecimiento irreversible del activo.
Métodos de detección y medición según IEC 60270

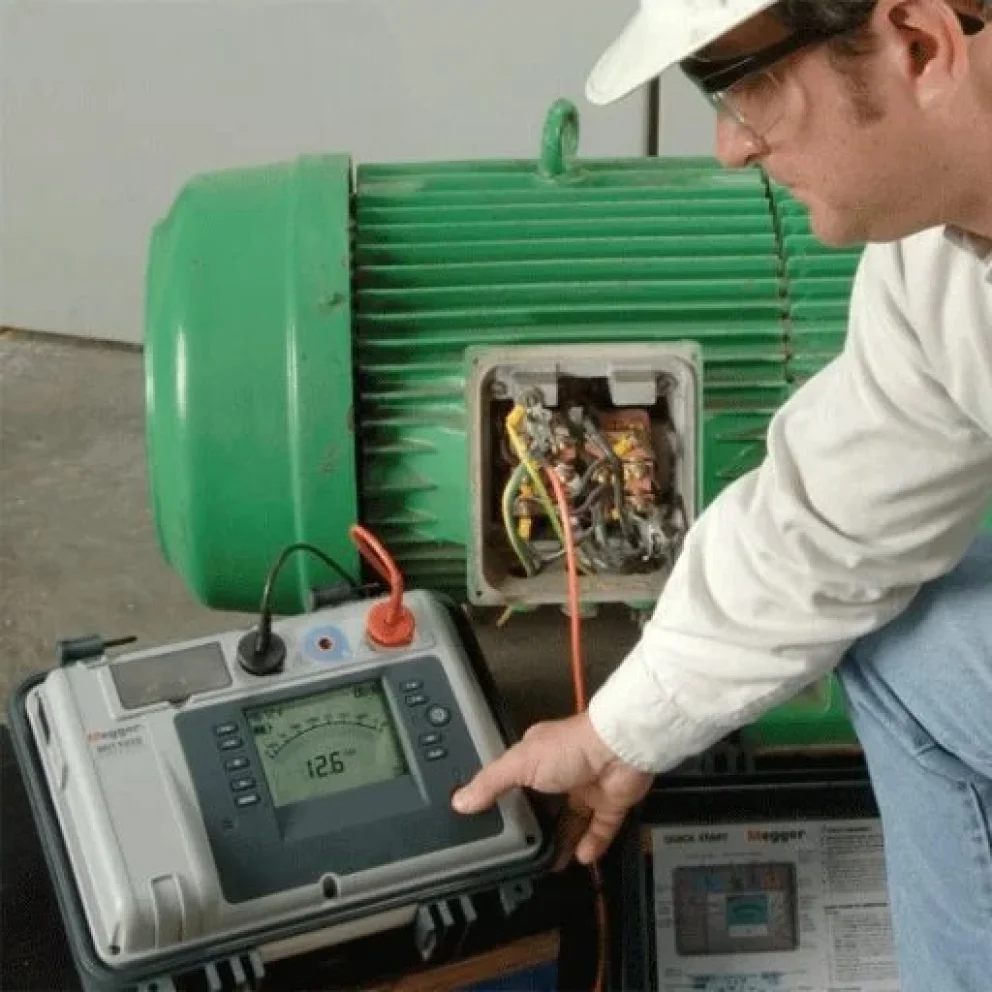

El estándar IEC 60270 define los parámetros y las configuraciones de circuito necesarias para la medición cuantitativa de la carga aparente, expresada en picoculombios (pC). La medición galvánica convencional requiere el acoplamiento directo de un condensador de acoplamiento y un cuadripolo de medición a los terminales del transformador.
Análisis de patrones PRPD (Phase-Resolved Partial Discharge)
El método más robusto para caracterizar el tipo de defecto dentro del transformador es el gráfico de Patrones de Descargas Parciales Resueltas en Fase (PRPD). Este diagrama representa la amplitud de la carga (q) y la frecuencia de pulso en relación con la posición del ángulo de fase (Phi) de la onda senoidal de tensión de corriente alterna (50/60 Hz).
| Tipo de Defecto | Posición de Fase (Phi) | Amplitud y Comportamiento |
| Vacío interno (Cavidad) | Cuadrantes I y III (0° a 90° y 180° a 270°) | Descargas simétricas, magnitud constante con rápido incremento de tasa. |
| Descarga de Corona | Inmediaciones de los picos de tensión (90° o 270°) | Altamente estable en fase, pulsos de magnitud constante y asimétricos. |
| Descarga Superficial | Cuadrantes I y III extendiéndose hacia II y IV | Amplitud muy variable, alta dispersión en la fase conforme se degrada la superficie. |
| Partículas metálicas libres | Distribuido en los 360° de la onda | Magnitudes erráticas no sincronizadas rigurosamente con la fase de tensión. |
Tecnologías de monitoreo online: UHF y Emisión Acústica
Si bien las pruebas off-line brindan un diagnóstico preciso durante las paradas programadas, la tendencia actual en la gestión de activos de potencia se enfoca en la supervisión continua o en línea (Online Condition Monitoring). Para lograr esto sin interrumpir el servicio, se emplean principalmente dos tecnologías complementarias:
1. Detección en Ultra Alta Frecuencia (UHF)
Los sensores UHF operan en el rango de 300 MHz a 3 GHz. Estos sensores se instalan de forma no invasiva a través de las válvulas de purga de aceite del transformador o como placas capacitivas en los bushings.
Ventajas de la tecnología UHF: Excelente relación señal-ruido debido a la atenuación del ruido industrial en frecuencias bajas (menores a 100 MHz), alta sensibilidad para captar impulsos electromagnéticos de sub-nanosegundos y posibilidad de realizar diagnóstico en tiempo real.
2. Detección por Emisión Acústica (AE)
Las descargas parciales generan pequeñas ondas de presión acústica de alta frecuencia (típicamente entre 20 kHz y 300 kHz) que se propagan a través del aceite y las paredes del tanque.
Se colocan sensores piezoeléctricos exteriores fijados magnéticamente sobre la cuba del transformador.
Mediante métodos de triangulación de tiempo de llegada (TPOA - Time Difference of Arrival), se compara la diferencia de tiempo en la recepción de la señal entre al menos cuatro sensores.
Se calcula la ubicación espacial tridimensional (x, y, z) exacta del origen de la falla dentro del tanque.
Integración con el Análisis de Gases Disueltos (DGA)
El monitoreo de descargas parciales no debe analizarse como una prueba aislada. Su máxima eficacia diagnóstica se alcanza al cruzar los datos con la cromatografía de gases dieléctricos. Cuando el valor de carga aparente supera los 500 pC o la tendencia muestra un crecimiento exponencial, el análisis de gases disueltos suele mostrar un incremento característico en las concentraciones de hidrógeno (H2) y pequeños rastros de acetileno (C2H2).
Estrategias de mantenimiento y criterios de acción
Para implementar un plan de mantenimiento efectivo en transformadores de alta y media tensión, se recomienda aplicar la siguiente escala de criticidad operacional basada en los niveles medidos de descarga parcial:
Nivel Normal (menor a 100 pC): Operación segura. Mantener el intervalo de prueba estándar (anual o bianual).
Nivel de Advertencia (100 pC a 500 pC): Inicio de degradación localizada. Incrementar la frecuencia de muestreo de DGA a intervalos trimestrales y realizar seguimiento de tendencia de carga acumulada.
Nivel Alarma (500 pC a 1500 pC): Presencia activa de arborescencia o cavidades desoxigenadas. Implementar monitoreo continuo con sensores UHF/Acústicos para ubicar la falla.
Nivel Crítico (mayor a 1500 pC o presencia de acetileno): Riesgo inminente de cortocircuito entre espiras o a masa. Planificar el fuera de servicio del transformador para inspección interna, secado de celulosa o re-encapsulado de la parte activa.
Garantice la estabilidad de sus activos de potencia
El diagnóstico preventivo mediante la detección de descargas parciales es la inversión más rentable para evitar apagones no programados y sobrecostos por reemplazo intempestivo de equipos de alta tensión.
