Radiografía Electromagnética (MCSA): Cómo detectar barras rotas en motores eléctricos sin desarmar el activo

Una barra rota en el rotor destruye silenciosamente el estator de un motor de inducción. Descubre cómo el análisis espectral de la corriente revela fallas internas mediante perturbaciones en el flujo magnético.
19/07/2026

En las plantas de producción modernas, los motores eléctricos de inducción de jaula de ardilla representan la fuerza motriz que impulsa compresores, molinos, ventiladores y sistemas de bombeo críticos. Históricamente, evaluar la integridad mecánica del rotor requería detener la operación, desacoplar el equipo y realizar un desmontaje invasivo para aplicar ensayos no destructivos visuales o por partículas magnéticas. Hoy en día, la ingeniería de confiabilidad cuenta con una tecnología predictiva completamente no invasiva de vanguardia: el Análisis de Firma de Corriente de Motores (MCSA, por sus siglas en inglés). Esta técnica utiliza los propios devanados del estator del motor como transductores magnéticos permanentes, analizando microscópicamente las fluctuaciones en la corriente de alimentación de corriente alterna. Al procesar esta señal mediante algoritmos avanzados, el MCSA permite diagnosticar anomalías físicas internas ocultas, como las barras rotas del rotor, con la máquina operando a plena carga y sin alterar el ritmo productivo de la planta.

1. La Física del Fenómeno: Rompiendo la Simetría Electromagnética

Un motor de inducción trifásico opera bajo las leyes de Faraday y Lenz. Las corrientes del estator generan un campo magnético que rota a una velocidad síncrona ($N_s$). Este campo corta las barras conductoras del rotor, induciendo en ellas una fuerza electromotriz y una corriente que produce su propio campo magnético para seguir la rotación, operando a una velocidad real ($N_r$). La diferencia relativa entre ambas velocidades se define como el deslizamiento ($s$):

$$s = \frac{N_s - N_r}{N_s}$$

Bajo condiciones normales de operación, el rotor es electromagnéticamente simétrico. Sin embargo, cuando una barra del rotor se agrieta o se rompe debido a fatiga térmica por arranques pesados o esfuerzos mecánicos cíclicos, la corriente no puede fluir a través de ese conductor específico.

Esta interrupción física abrupta rompe la simetría electromagnética del rotor. La barra rota altera el equilibrio de las fuerzas magnetomotrices opuestas, generando una distorsión magnética que induce una modulación de amplitud en la corriente de alimentación del estator. Físicamente, el flujo magnético deformado del rotor viaja hacia atrás respecto a la rotación del rotor a una frecuencia equivalente a la frecuencia de deslizamiento ($s \cdot f_L$), donde $f_L$ representa la frecuencia de la línea de potencia.

2. El Análisis Espectral: La Huella Dactilar en la Transformada Rápida de Fourier (FFT)

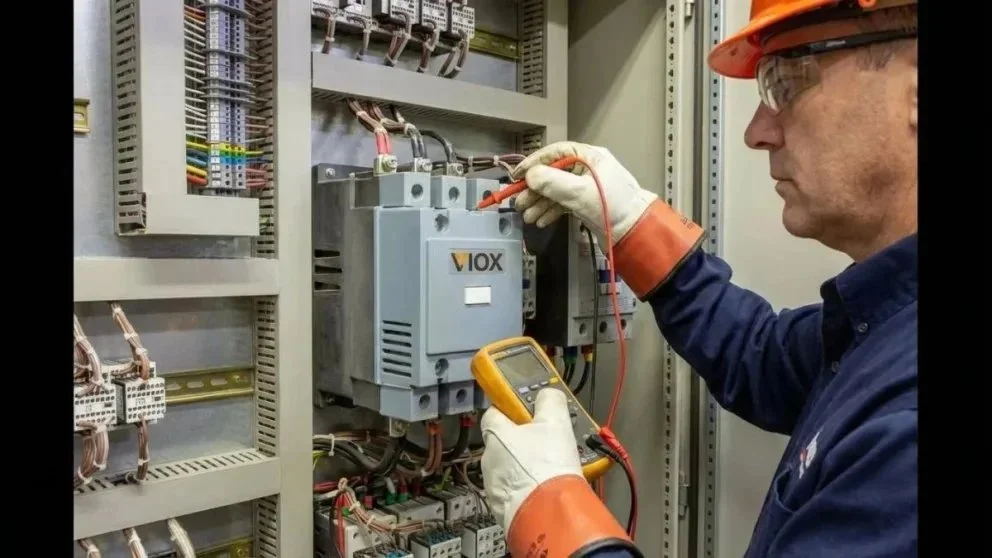

Dado que la corriente alterna de la red eléctrica es una onda senoidal masiva de 50 Hz o 60 Hz, la perturbación inducida por la falla en el rotor queda completamente enmascarada a simple vista en el dominio del tiempo. El MCSA soluciona esto capturando la señal de corriente mediante una pinza amperométrica de alta precisión conectada a una de las fases en el centro de control de motores (CCM) y procesándola mediante la Transformada Rápida de Fourier (FFT) para llevarla al dominio de la frecuencia.

En el espectro de frecuencia resultante, la falla de barras rotas se manifiesta con una huella dactilar exacta: la aparición de bandas laterales de falla por polo ($f_{pb}$) que flanquean simétricamente a la frecuencia fundamental de la línea ($f_L$). La ubicación matemática exacta de estas componentes críticas se calcula mediante la siguiente ecuación:

$$f_{pb} = f_L \cdot (1 \pm 2s)$$

La banda lateral inferior ($f_L - 2s f_L$) es provocada directamente por la componente de flujo inverso de la barra rota, mientras que la banda lateral superior ($f_L + 2s f_L$) es el resultado de la fluctuación subsiguiente en la velocidad instantánea del rotor provocada por el torque pulsante de la máquina dañado.

3. Criterios de Severidad: Evaluando la Decisión de Intervención

La severidad del daño en el rotor no se determina por la amplitud absoluta de la corriente, sino midiendo la diferencia de energía relativa entre el pico fundamental de la línea ($f_L$) y las amplitudes de las bandas laterales de falla, una magnitud expresada en decibelios (dB):

Diferencia de Amplitud (ΔdB)Condición Estimada del RotorAcción de Mantenimiento Recomendada
> 60 dBCondición ExcelenteOperación continua estándar; reprogramar monitoreo rutinario.
45 dB a 54 dBBarra Agrietada o Principio de FallaIncrementar la frecuencia de muestreo; monitorear tendencias térmicas.
35 dB a 44 dBUna o Dos Barras Rotas ConfirmadasPlanificar intervención de mantenimiento a mediano plazo; evitar arranques bruscos.
< 30 dBMúltiples Barras Rotas / Daño SeveroParada de emergencia programada inminente; alto riesgo de destrucción del estator.

A medida que el valor en dB se reduce, significa que las bandas laterales están ganando energía física, lo que equivale a un aumento directo en la gravedad de la fractura del rotor. Si la diferencia cae por debajo de los 30 dB, el torque pulsante cíclico es tan severo que las barras rotas pueden sufrir un desplazamiento físico centrífugo hacia el exterior, rozando el núcleo del estator y provocando un cortocircuito catastrófico que destruiría el devanado principal del motor.

El Análisis de Firma de Corriente de Motores (MCSA) representa el pináculo de las estrategias predictivas inteligentes de la Industria 4.0: transforma un síntoma invisible de distorsión electromagnética en una herramienta de diagnóstico cuantitativa exacta de salud mecánica. Implementar MCSA de forma sistemática en los CCM de la planta permite auditar de forma segura la integridad estructural de los rotores sin exponer al personal a riesgos mecánicos de desmontaje ni incurrir en costosas paradas no planificadas. ¿Sigue tu equipo técnico asumiendo que los motores eléctricos están sanos basándose únicamente en mediciones de vibración mecánica y aislamiento térmico elemental, o gestionas tus activos críticos descodificando las señales electromagnéticas ocultas en su corriente de alimentación? La longevidad de las grandes unidades motoras se asegura leyendo las huellas espectrales del campo magnético.
