El Impacto Hidrodinámico de la Cavitación: Mecanismos físicos y destrucción metalúrgica en bombas | MANTENIMIENTO ELECTRICO
Artículos técnicos

Carga neta de succión positiva (NPSH), microjets de alta velocidad y fatiga por impacto mecánico en álabes de impulsores.

El Impacto Hidrodinámico de la Cavitación: Mecanismos físicos y destrucción metalúrgica en bombas

Las burbujas de vapor no dañan el impulsor al nacer, sino al colapsar de forma violenta. Descubre la física detrás de los microjets y el agrietamiento metalúrgico en bombas centrífugas.
19/07/2026

En los sistemas de transferencia de fluidos industriales, las bombas centrífugas constituyen los caballos de batalla operativos de refinerías, plantas químicas y sistemas de distribución de agua. Sin embargo, su disponibilidad y vida útil están constantemente amenazadas por uno de los fenómenos hidrodinámicos más destructivos de la ingeniería de procesos: la cavitación por succión. Este modo de falla destructivo se desencadena cuando las condiciones de presión del sistema caen por debajo de los límites termodinámicos del fluido, propiciando la formación repentina de burbujas de vapor dentro del ojo del impulsor. Lejos de ser un problema puramente operacional que degrada la curva de rendimiento y genera ruidos similares al bombeo de grava, la cavitación actúa como un implacable martillo mecánico a escala microscópica, erosionando las aleaciones metálicas más robustas y provocando paradas de emergencia críticas por fallas catastróficas en los componentes rotativos de la máquina.

1. El Mecanismo Físico: El colapso asimétrico y la teoría del Microjet

La física de la cavitación por succión responde directamente a los cambios locales de presión estática que experimenta el fluido al acelerar a través de la tubería de entrada y entrar al ojo del impulsor. Si la Carga Neta de Succión Positiva Disponible de la planta (NPSHa) cae por debajo de la Carga Neta Requerida por la bomba (NPSHr), la presión estática del líquido desciende por debajo de su presión de vapor ($P_v$) a la temperatura de operación, provocando que el líquido hierva instantáneamente a temperatura ambiente.

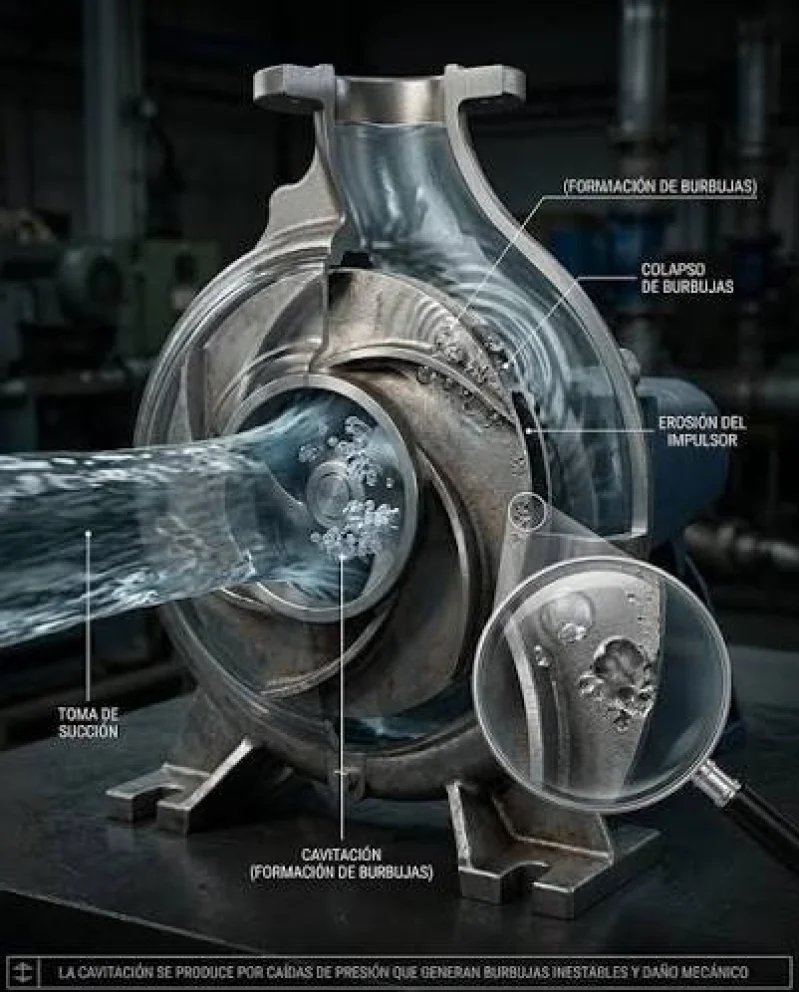

Como se detalla en la geometría del impulsor superior, el fluido viaja rápidamente desde el ojo central hacia la periferia de los álabes, ingresando instantáneamente a una zona donde la rotación mecánica eleva la presión estática por encima de $P_v$. Al ocurrir este incremento de presión, las burbujas de vapor detienen su expansión y experimentan un colapso u implosión violenta.

Debido a la cercanía con la pared sólida del álabe, el colapso de la burbuja no ocurre de forma esférica u homogénea, sino de manera asimétrica. El líquido circundante penetra la burbuja desde el lado opuesto a la superficie metálica, formando un filamento fluido concentrado de escala nanométrica denominado microjet. Este microjet es proyectado hacia el metal a velocidades subsónicas que oscilan entre los 300 m/s y 1000 m/s, generando ondas de choque localizadas con presiones de impacto que alcanzan magnitudes brutales de hasta 10,000 bar.

2. Los Efectos Metalúrgicos: Endurecimiento por deformación y fatiga superficial

Cuando millones de estos microjets e implosiones impactan continuamente la misma región geométrica del álabe, el daño metalúrgico evoluciona a través de fases físicas bien definidas:

  • Fase de Incubación (Deformación Plástica): Al inicio, los impactos de alta presión superan el límite elástico del metal, provocando microdeformaciones plásticas a nivel de grano cristalino. En materiales con estructuras cúbicas centradas en las caras (como los aceros inoxidables austeníticos), esto desencadena un fenómeno de endurecimiento por deformación (work hardening), aumentando localmente la dureza pero reduciendo drásticamente la ductilidad del componente.

  • Fase de Fatiga y Microagrietamiento: La aplicación repetitiva e implacable de estas cargas de choque cíclicas induce fatiga mecánica superficial. Las fronteras de grano de la aleación comienzan a fracturarse microscópicamente. Las microgrietas se propagan de forma subsuperficial hasta que pequeños fragmentos de metal pierden sustento estructural y se desprenden por completo, dando origen al clásico patrón de erosión por cavitación que asemeja a una superficie esponjosa o un panal de abejas.

3. Sinergia con la Corrosión y Selección de Materiales Resistentes

La destrucción se acelera exponencialmente en entornos donde interactúan el daño mecánico de la cavitación y el ataque químico del fluido, un fenómeno destructivo conocido como corrosión-erosión. Las implosiones de las burbujas destruyen mecánicamente y de forma instantánea la capa pasivada de óxido de cromo ($Cr_2O_3$) que protege a los aceros inoxidables. Al quedar el metal base desnudo y expuesto al líquido corrosivo, se oxida a una velocidad acelerada, solo para que la siguiente ráfaga de microjets remueva la nueva capa de óxido blanda, perpetuando un ciclo de desgaste veloz.

Para mitigar este modo de falla destructivo desde la perspectiva de la metalurgia avanzada, los ingenieros de confiabilidad deben seleccionar materiales con alta tenacidad ante la fractura, gran resistencia a la fatiga y alta capacidad de endurecimiento por deformación:

Material / AleaciónResistencia Relativa a la CavitaciónMecanismo de Resistencia
Hierro Fundido GrisMuy BajaEstructura quebradiza; el grafito propaga las grietas rápidamente.
Bronce al AluminioModerada a AltaBuena ductilidad y excelente formación de capa de óxido protectora.
Acero Inoxidable 316AltaEstructura austenítica capaz de absorber energía por deformación plástica.
Aceros Dúplex (F51 / SAF 2205)ExcelenteMicroestructura bifásica (austenita/ferrita) con altísimo límite elástico.

Erradicar la cavitación por succión exige comprender que la hidráulica de la planta y la metalurgia del impulsor son dos caras de la misma moneda de confiabilidad. Operar sistemáticamente una bomba fuera de su Punto de Mayor Eficiencia (BEP) o descuidar los márgenes de seguridad de NPSH reduce la vida útil de los impulsores a una fracción de su diseño teórico. Implementar sensores predictivos de vibración de alta frecuencia (capaces de captar el espectro ultrasónico generado por el colapso de las burbujas) combinado con la selección de aleaciones dúplex avanzadas asegura que los activos resistan los regímenes hidrodinámicos más hostiles de la industria moderna. ¿Continúa tu departamento técnico sobredimensionando bombas esperando que resistan el desgaste, o diseñas tus sistemas controlando el balance de energía termodinámica y la metalurgia de frontera? El rendimiento a largo plazo de los sistemas de bombeo se defiende bloqueando el nacimiento del vapor en la succión.

Temas de esta nota
Mantenimiento Bombas Corrosión
Te puede interesar
Últimas noticias
Troop Software Factory
