Fatiga térmica por ciclos de potencia, coeficientes de expansión térmica (CTE) desajustados e inspección automatizada por rayos X (AXI).

El Talón de Aquiles de la Electrónica Industrial: Fatiga térmica en juntas de soldadura BGA

Una tarjeta de control que falla detiene toda la producción. Descubre cómo el estrés térmico microscópico destruye las conexiones BGA bajo los procesadores y cómo prevenirlo mediante ingeniería de materiales.
19/07/2026

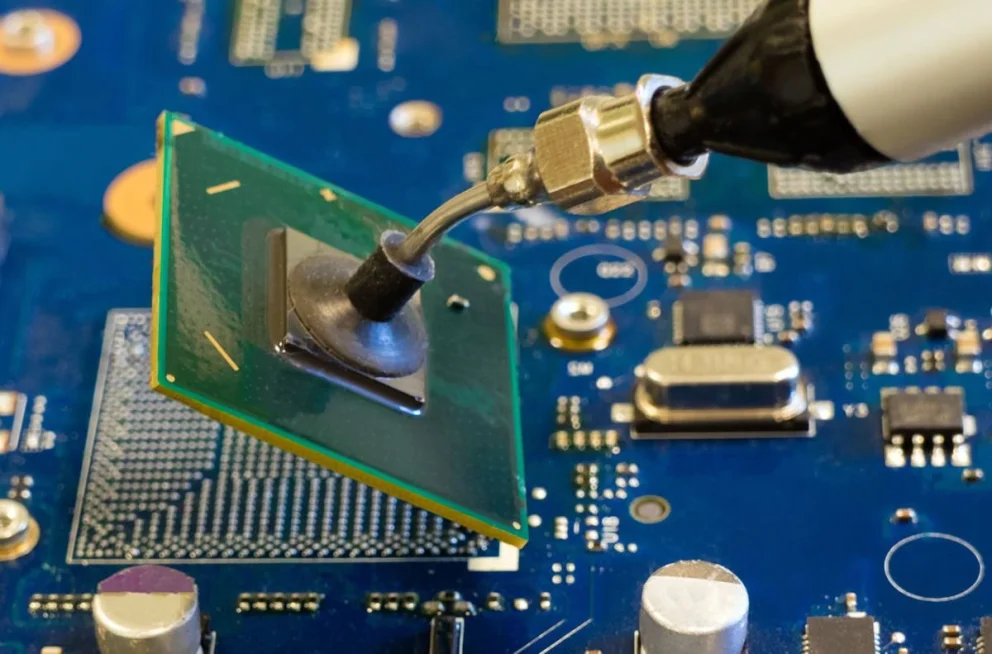

En las plantas industriales automatizadas, la confiabilidad ya no se mide únicamente en toneladas de acero, fatiga de rodamientos o fugas hidráulicas; se define en la escala milimétrica de los componentes electrónicos que gobiernan los PLCs, inversores de frecuencia y módulos de control de potencia. Dentro de estos dispositivos, el encapsulado BGA (Ball Grid Array) es el estándar para los microprocesadores de alta densidad, conectándose a la placa mediante una matriz de microesferas de soldadura. Sin embargo, este diseño enfrenta un enemigo físico implacable: la fatiga térmica cíclica. Cada vez que una máquina arranca y se detiene, los componentes disipan calor y se enfrían. Esta fluctuación térmica genera deformaciones mecánicas internas microscópicas que agrietan las uniones de soldadura, provocando fallas intermitentes que representan las peores pesadillas de diagnóstico para los ingenieros de instrumentación.

1. La Física Detrás del Fallo: Desajuste del Coeficiente de Expansión Térmica (CTE)

La causa raíz de este modo de falla es el desajuste o desalineación del Coeficiente de Expansión Térmica (CTE) entre los diferentes materiales que componen el ensamblaje electrónico:

Como se observa en el análisis de laboratorio electrónico, cada capa responde de manera diferente a los cambios de temperatura:

  • El silicio del microchip tiene un CTE muy bajo ($\approx 2.6 \times 10^{-6} \, \text{K}^{-1}$).

  • El sustrato de fibra de vidrio de la placa de circuito (FR4) tiene un CTE notablemente más alto ($\approx 14-18 \times 10^{-6} \, \text{K}^{-1}$).

Cuando el componente se calienta durante la operación, la placa FR4 se expande físicamente a un ritmo mucho mayor que el chip de silicio. Las microesferas de soldadura, atrapadas en el medio de este sándwich de materiales, actúan como el elemento de amortiguación mecánica absorbiendo todo el esfuerzo cortante (shear stress). Con el paso de miles de ciclos de temperatura, este esfuerzo continuo de deformación plástica fatiga la soldadura y propaga una microgrieta interna.

2. La Evolución de la Soldadura: El Reto de las Aleaciones Libres de Plomo (Lead-Free)

La transición global hacia normativas ambientales como la directiva RoHS (Restricción de Sustancias Peligrosas) obligó a la industria a eliminar el plomo de las soldaduras, sustituyendo la clásica aleación Estaño-Plomo ($SnPb$) por aleaciones SAC (Estaño-Plata-Cobre).

Aunque esto mitigó el impacto ambiental, introdujo un serio desafío mecánico. Las soldaduras libres de plomo son inherentemente más rígidas, tienen un punto de fusión más elevado y son sustancialmente menos dúctiles que sus predecesoras. Al ser menos capaces de deformarse elásticamente bajo estrés térmico, las aleaciones SAC concentran las tensiones en la interfaz del componente, acelerando la fatiga estructural y propagando fracturas frágiles ante choques térmicos o vibraciones mecánicas externas de la planta.

3. Estrategias de Diagnóstico Avanzado y Mitigación Operativa

Debido a que las uniones BGA se encuentran físicamente ocultas debajo del propio cuerpo del microchip, los métodos tradicionales de inspección visual por microscopía son completamente inútiles. La confiabilidad en microelectrónica requiere tecnologías avanzadas:

  1. Inspección Automatizada por Rayos X (AXI): Permite generar imágenes transversales tridimensionales de la matriz de soldadura. El software de inspección evalúa el nivel de distorsión de las esferas y detecta la presencia de vacíos (voids) internos que actúan como concentradores de esfuerzo mecánicos.

  2. Uso de Resinas de Relleno (Underfill): Para proteger los BGA expuestos a alta vibración o ciclos térmicos severos, se inyecta una resina epoxi líquida debajo del chip que envuelve las esferas de soldadura. Al curarse, este polímero distribuye uniformemente el esfuerzo mecánico provocado por el desajuste de CTE, incrementando la vida útil del activo hasta en un 1000%.

  3. Gestión Térmica Activa y Control de Rampas: Diseñar perfiles de enfriamiento controlados mediante ventilación inteligente disminuye severamente la velocidad de la rampa térmica, reduciendo los picos drásticos de deformación mecánica en las soldaduras.

Mantener bajo control la fatiga térmica en la microelectrónica industrial es la clave para asegurar la disponibilidad de las plantas automatizadas modernas. Ignorar las leyes de la termomecánica en la escala molecular de las tarjetas electrónicas conduce invariablemente a paradas de emergencia inexplicables y costosos reemplazos de módulos enteros. Implementar metodologías de diseño robustas y técnicas de inspección no destructivas garantiza que el cerebro digital de la planta sea tan fuerte como su estructura mecánica. ¿Sigue tu equipo de instrumentación cambiando módulos electrónicos adivinando la falla, o ya auditas la salud de tus soldaduras con ingeniería de confiabilidad de microcomponentes? La continuidad industrial del siglo XXI se defiende cuidando la integridad de las conexiones atómicas.
