Calidad de Energía y Armónicos: El Enemigo Invisible

La Calidad de Energía es fundamental para la estabilidad de la Infraestructura Industrial moderna. El aumento masivo de cargas no lineales, como variadores de frecuencia y fuentes conmutadas, ha introducido el fenómeno de los armónicos: frecuencias múltiples que deforman la onda senoidal pura. Comprender este impacto es crucial para cualquier estrategia de Mantenimiento Predictivo, ya que la distorsión armónica es una fuente silenciosa de calor y fallas prematuras.

El impacto de las cargas no lineales en la Infraestructura Industrial

Tradicionalmente, las cargas eléctricas eran lineales (motores de inducción, resistencias calefactoras), donde la corriente seguía la forma de la tensión. Sin embargo, los equipos electrónicos de potencia actuales "trocean" la corriente para controlar la energía, inyectando corrientes armónicas de vuelta a la red. En la Calidad de Energía, esto es crítico porque estas corrientes circulan por los conductores, transformadores y protecciones, aumentando las pérdidas por efecto Joule ($I^2R$) y los efectos de histéresis.

El resultado no es una falla inmediata, sino una degradación progresiva. Un transformador que opera con niveles elevados de armónicos puede calentarse más allá de su capacidad nominal, incluso si está alimentando una carga inferior a su potencia de diseño. Esta es la razón por la cual muchas fallas eléctricas no tienen una causa externa obvia; el problema reside en la propia naturaleza de la corriente que fluye por la instalación.

Entendiendo el THD y sus efectos térmicos en transformadores

El indicador clave es la Distorsión Armónica Total (THD). Cuando el THD en corriente o tensión supera los límites normativos (generalmente el 5% según IEEE 519), la eficiencia del sistema cae en picada. En la Infraestructura Industrial, esto provoca el efecto pelicular (skin effect), donde la corriente tiende a fluir por la superficie exterior de los conductores, aumentando su resistencia efectiva.

Más grave aún es el efecto en los transformadores de potencia. Los armónicos provocan corrientes de Foucault masivas en el núcleo y los devanados, lo que dispara la temperatura interna del aceite y del aislamiento. Esta degradación térmica es el camino directo al fallo catastrófico del equipo. Para la Calidad de Energía, monitorear el THD no es solo una métrica de eficiencia, sino una medida preventiva para proteger el activo más costoso de la subestación.

Técnicas de filtrado: Reactores de línea y filtros activos

Ante la presencia de armónicos, la Eficiencia Industrial exige soluciones de mitigación. La primera línea de defensa son los reactores de línea (inductores) colocados en la entrada de los variadores de frecuencia, que atenúan las corrientes armónicas de alta frecuencia. Sin embargo, para sistemas con alta distorsión, se requieren filtros activos.

Los filtros activos de armónicos son dispositivos de electrónica de potencia que miden la distorsión en tiempo real e inyectan una corriente "compensatoria" en contrafase, cancelando las frecuencias indeseadas. Esta tecnología permite mantener una Calidad de Energía impecable incluso en plantas con una alta densidad de equipos electrónicos. Aunque implican una inversión inicial, el retorno se ve en la reducción de las facturas eléctricas (por menor pérdida de energía) y en la prolongación de la vida útil de los motores y transformadores.

Monitoreo de calidad de energía: Más allá del simple factor de potencia

El error más común en la gestión de Calidad de Energía es centrarse únicamente en la corrección del factor de potencia mediante bancos de capacitores. Si los capacitores no cuentan con reactores de rechazo, pueden entrar en resonancia con la inductancia del sistema, amplificando los armónicos y destruyendo los propios capacitores o el equipo electrónico cercano.

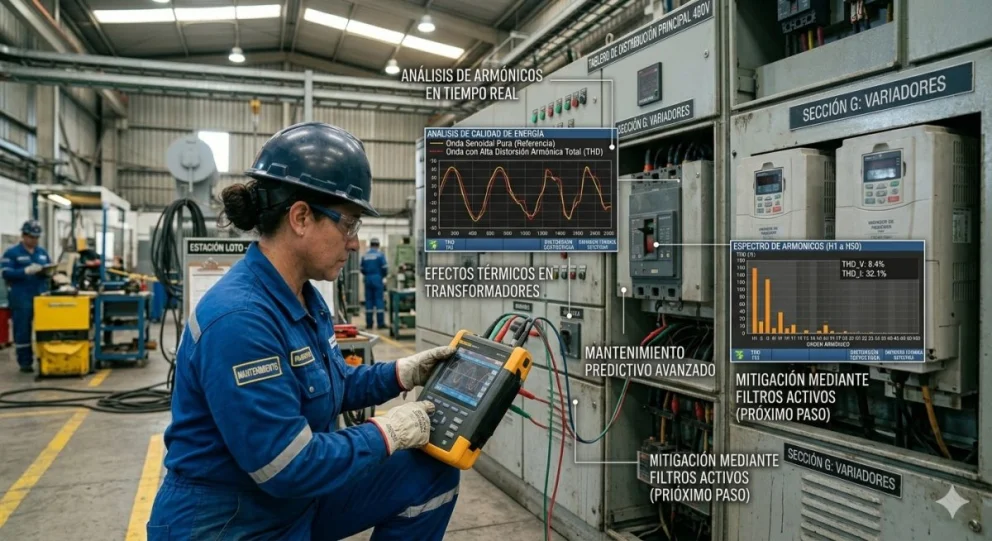

El Mantenimiento Predictivo debe incluir analizadores de redes permanentes que permitan vigilar no solo el factor de potencia ($\cos \phi$), sino también el factor de desplazamiento, el desequilibrio de fases y el contenido armónico hasta la orden 50. Tener estos datos permite tomar decisiones de ingeniería basadas en la realidad eléctrica de la planta. Una gestión proactiva garantiza que la infraestructura eléctrica sea capaz de soportar la evolución tecnológica sin comprometer la seguridad ni la disponibilidad operativa.

Los armónicos son el "desgaste invisible" de cualquier sistema eléctrico. Gestionar la Calidad de Energía es asegurar que su inversión en maquinaria tenga una vida útil acorde con los estándares de diseño.
