Análisis de Firma Eléctrica (ESA): Detección de Fallas sin Contacto

El Mantenimiento Predictivo ha evolucionado de la simple medición de vibraciones al análisis integral de la energía. Mediante el Análisis de Firma Eléctrica (ESA), es posible diagnosticar el estado de salud de los motores de inducción evaluando las distorsiones en la forma de onda de corriente. Esta técnica de Ensayos No Destructivos (END) es vital para la Gestión de Activos Críticos, ya que permite identificar fallas complejas sin necesidad de acceder físicamente al motor o interrumpir el proceso productivo.

Fundamentos del Análisis de Firma Eléctrica (ESA): Más allá de la pinza amperimétrica

A diferencia de una medición de corriente convencional que solo entrega un valor RMS, el ESA utiliza transductores de alta precisión y transformadores de corriente para capturar la señal en el dominio del tiempo y convertirla al dominio de la frecuencia mediante la Transformada Rápida de Fourier (FFT). En un motor perfecto, el espectro mostraría una única línea dominante en la frecuencia de red (50 o 60 Hz). Sin embargo, cualquier anomalía interna actúa como una carga moduladora que genera "firmas" o picos de frecuencia específicos.

Para el Mantenimiento Predictivo, el ESA funciona como un transductor que utiliza el propio entrehierro del motor como un sensor. Las variaciones en el flujo magnético causadas por defectos mecánicos o eléctricos se reflejan en la corriente de estator, permitiendo que el analista identifique patrones de falla con una sensibilidad que a menudo supera al análisis de vibraciones tradicional, especialmente en motores verticales o sumergibles.

Detección de barras rotas en el rotor mediante bandas laterales de frecuencia

Una de las aplicaciones más potentes de los Ensayos No Destructivos (END) por firma eléctrica es la detección de barras rotas o anillos de cortocircuito agrietados en rotores de jaula de ardilla. Cuando una barra falla, se genera una asimetría magnética que modula la corriente de línea, produciendo bandas laterales alrededor de la frecuencia fundamental.

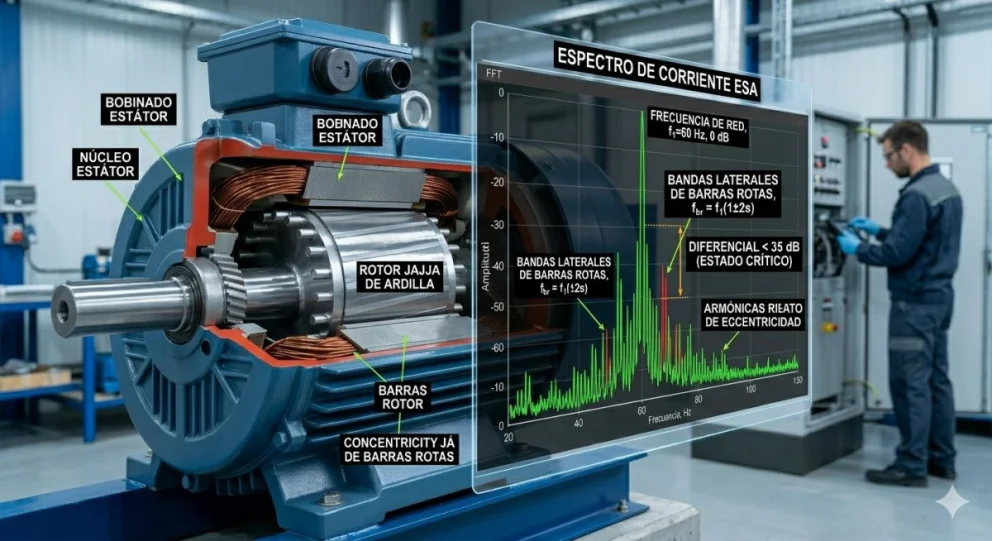

Estas bandas laterales aparecen en frecuencias calculadas por la fórmula $f_{br} = f_1 (1 \pm 2s)$, donde $f_1$ es la frecuencia de red y $s$ es el deslizamiento del motor. La diferencia de amplitud (en decibelios, dB) entre el pico fundamental y estas bandas laterales indica la gravedad del daño. Un diferencial menor a 35 dB suele señalar una condición crítica que requiere intervención inmediata para evitar que los fragmentos de la barra dañen el bobinado del estator, lo que demuestra la importancia del ESA en la Gestión de Activos Críticos.

Identificación de excentricidad y problemas de entrehierro en el Mantenimiento Predictivo

La excentricidad ocurre cuando el rotor no está perfectamente centrado dentro del estator, lo que provoca fuerzas magnéticas desequilibradas. El ESA permite distinguir entre excentricidad estática (el centro del rotor está desplazado pero es fijo) y excentricidad dinámica (el centro del rotor gira). Ambas condiciones generan armónicos de alta frecuencia que son detectables mucho antes de que se produzca un roce físico entre rotor y estator.

En el contexto del Mantenimiento Predictivo, la detección temprana de la excentricidad previene el desgaste acelerado de los rodamientos y evita el catastrófico "frotamiento" de las láminas del núcleo. Además, el ESA es capaz de detectar fallas en la carga acoplada, como desalineación o problemas en correas de transmisión, analizando las variaciones de torque que se reflejan como fluctuaciones de baja frecuencia en la señal eléctrica.

Ventajas del diagnóstico desde el CCM para la Gestión de Activos Críticos

La mayor ventaja operativa del ESA para la Gestión de Activos Críticos es que la toma de datos se realiza en el Centro de Control de Motores (CCM). Esto elimina los riesgos de seguridad asociados al trabajo cerca de partes rotativas o en ambientes hostiles (altas temperaturas, químicos o altura). Un solo punto de conexión permite evaluar motores que se encuentran a cientos de metros de distancia.

Además, el análisis de firma eléctrica permite evaluar la calidad de la energía entrante. Desequilibrios de tensión, presencia de armónicos provenientes de variadores de frecuencia (VFD) y transitorios de red pueden ser correlacionados con el comportamiento del motor. Esta visión integral asegura que el plan de Ensayos No Destructivos (END) no solo detecte fallas internas, sino que también identifique causas externas que reducen la eficiencia y la vida útil del sistema motriz.

El Análisis de Firma Eléctrica ha dejado de ser una herramienta de laboratorio para convertirse en un estándar de la Gestión de Activos Críticos. Al permitir diagnósticos remotos y precisos, el ESA es el complemento perfecto para una estrategia de Mantenimiento Predictivo de clase mundial.
