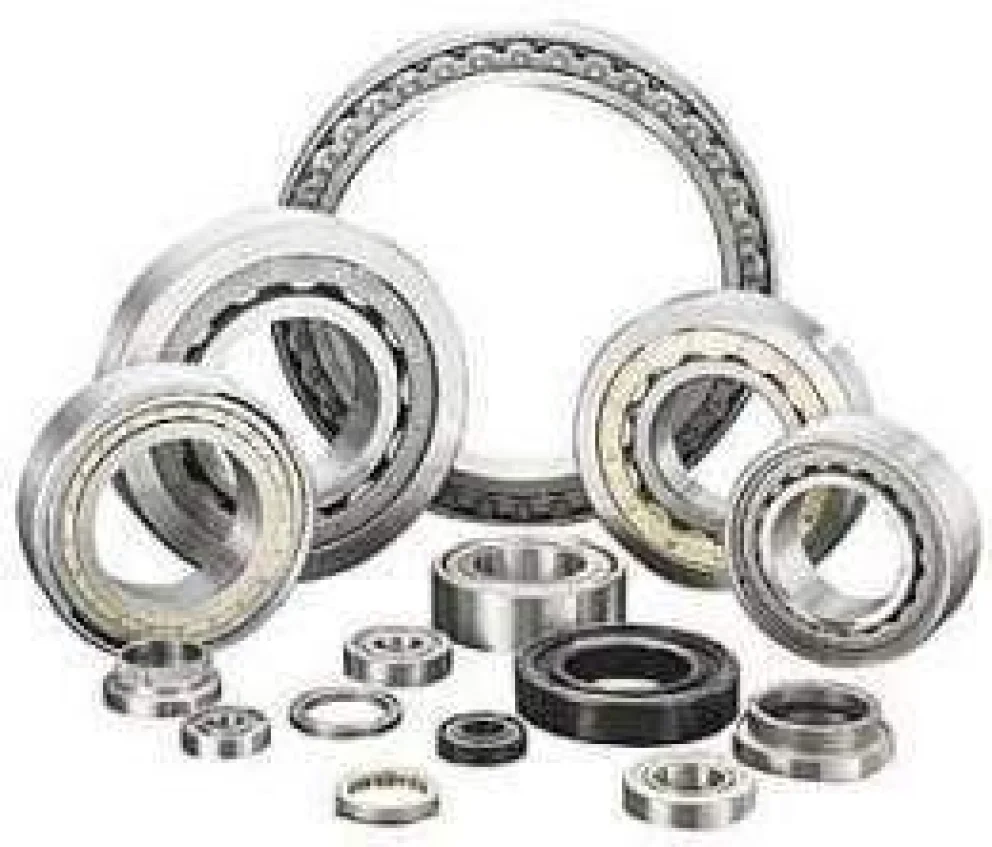

Análisis de firmas de corriente y vibraciones para la detección de fallas en rodamientos

El análisis de firmas de corriente (MCSA) y el monitoreo de vibraciones se han consolidado como las herramientas definitivas para el diagnóstico de fallas en rodamientos de motores de inducción. Estas técnicas permiten identificar patrones anómalos en el espectro de frecuencia, facilitando una intervención proactiva que minimiza los tiempos de inactividad no programados en la industria moderna.

Fundamentos técnicos del Análisis de Firmas de Corriente (MCSA)

El análisis MCSA se basa en el principio de que cualquier anomalía mecánica en el motor induce variaciones en el flujo magnético del entrehierro, lo que a su vez genera componentes espectrales específicas en la corriente del estator. Cuando un rodamiento presenta un defecto, como picaduras en la pista interna o externa, se producen pequeñas oscilaciones en el par de carga y variaciones en la excentricidad del rotor.

Estas variaciones actúan como una modulación de fase y amplitud sobre la frecuencia fundamental de la red (generalmente 50 Hz o 60 Hz). A diferencia de las pruebas de resistencia de aislamiento convencionales, el MCSA permite capturar estas anomalías de forma no invasiva mientras el motor está en plena operación. Para un diagnóstico preciso, es fundamental el uso de transformadores de corriente (TC) de alta precisión y analizadores de espectro que permitan observar los armónicos de falla con una resolución mínima de 0.1 Hz.

Frecuencias de falla y el espectro de vibraciones

Si bien el MCSA es una herramienta potente, el análisis de vibraciones sigue siendo el estándar de oro para la caracterización mecánica. Para diagnosticar un rodamiento, debemos calcular las frecuencias características basadas en la geometría del componente y la velocidad de giro ($RPM$).

Identificación de patrones en el espectro

Existen cuatro frecuencias críticas que todo técnico debe monitorear mediante el uso de acelerómetros piezoeléctricos:

• BPFO (Ball Pass Frequency Outer Race): Frecuencia de paso de bolas por la pista externa.
• BPFI (Ball Pass Frequency Inner Race): Frecuencia de paso de bolas por la pista interna.
• BSF (Ball Spin Frequency): Frecuencia de giro de la bola o elemento rodante.
• FTF (Fundamental Train Frequency): Frecuencia fundamental de la jaula.

Cuando aparece un pico de energía en la BPFO, generalmente indica una falla localizada en la pista fija del rodamiento. Por el contrario, una falla en la BPFI suele presentar bandas laterales espaciadas a la frecuencia de giro del eje ($1\times RPM$), debido a que el defecto entra y sale de la zona de carga del motor.

Sinergia entre técnicas: MCSA vs. Vibraciones

La ventaja competitiva en el mantenimiento predictivo surge de la correlación de datos. En entornos con alto ruido mecánico o vibraciones estructurales externas, el análisis de vibraciones puede arrojar falsos positivos. Aquí es donde el MCSA aporta claridad: si una anomalía vibratoria coincide con un incremento en las bandas laterales de corriente calculadas por la fórmula de excentricidad, la probabilidad de falla es superior al 95%.

Ventajas de la integración técnica

1. Detección en etapas tempranas: Las vibraciones suelen detectar defectos en la etapa 2 de falla (frecuencias naturales), mientras que el MCSA es extremadamente sensible a cambios en la excentricidad dinámica.

2. Monitoreo remoto: El MCSA puede realizarse desde el centro de control de motores (CCM), eliminando la necesidad de acceder físicamente a motores ubicados en zonas de difícil acceso o peligrosas.

3. Análisis de carga: Permite diferenciar si el problema es una falla en el rodamiento o una inestabilidad en la carga acoplada, analizando la coherencia de la señal eléctrica.

Protocolo de intervención y lubricación basada en condición

Un error común en la gestión de activos es proceder al cambio del rodamiento inmediatamente después de detectar una señal anómala. El modelo de mantenimiento mant1 sugiere una validación mediante ultrasonido acústico. En muchos casos, un incremento en la energía de alta frecuencia en el rodamiento no indica una falla física inminente, sino una deficiencia en la lubricación.

El exceso de grasa es tan perjudicial como la falta de ella, ya que aumenta la temperatura de operación y puede provocar el colapso del sello del rodamiento, permitiendo que el lubricante contamine los devanados del motor. La estrategia óptima consiste en utilizar la termografía infrarroja como apoyo; un rodamiento con falla mecánica mostrará un gradiente térmico localizado y constante, mientras que uno mal lubricado presentará una elevación de temperatura más errática.

Impacto en la eficiencia energética y vida útil

El funcionamiento de un motor con rodamientos defectuosos incrementa significativamente las pérdidas por fricción. Esto no solo reduce la eficiencia energética global del sistema, sino que genera calor adicional que degrada el aislamiento térmico de las bobinas (clase F o H). Se estima que por cada 10°C de aumento sobre la temperatura nominal de operación, la vida útil del aislamiento del motor se reduce a la mitad.

Por lo tanto, la implementación de un programa de monitoreo robusto no es solo una cuestión de evitar paradas, sino de preservación de activos y reducción de la huella de carbono industrial. El uso de software de diagnóstico automatizado que integre algoritmos de aprendizaje profundo ayuda a filtrar el ruido eléctrico y centrar la atención del personal técnico en los activos críticos.

El diagnóstico preciso de rodamientos mediante la combinación de MCSA y vibraciones representa el estado del arte en el mantenimiento preventivo y predictivo. Al entender las frecuencias de falla y su manifestación eléctrica, los departamentos de ingeniería pueden transformar un mantenimiento reactivo en una estrategia de confiabilidad de clase mundial.
