Sistemas de Puesta a Tierra: El Cimiento de la Seguridad Eléctrica

La Seguridad Eléctrica integral comienza en el subsuelo de la planta. Un Sistema de Puesta a Tierra (SPT) correctamente diseñado no solo protege al personal de tensiones de paso y de contacto, sino que garantiza la estabilidad de la Infraestructura Industrial ante descargas atmosféricas y transitorios. El Mantenimiento Preventivo de estos sistemas es vital para asegurar que las corrientes de falla encuentren un camino de disipación seguro, evitando daños catastróficos en equipos electrónicos sensibles.

Disipación de fallas: La física detrás de la Seguridad Eléctrica

La función principal de un SPT es proporcionar un camino de retorno de baja impedancia para las corrientes de falla. En el ámbito de la Seguridad Eléctrica, esto es lo que permite que las protecciones térmicas y magnéticas actúen en el menor tiempo posible. Si la resistencia de tierra es alta, la corriente de falla será baja, impidiendo que los interruptores disparen rápidamente y aumentando el riesgo de incendios o electrocución.

Un sistema robusto debe ser capaz de manejar no solo fallas de cortocircuito, sino también la energía masiva de rayos y las corrientes de modo común que afectan a los variadores de frecuencia. En la Infraestructura Industrial, la equipotencialidad es la clave: todos los marcos metálicos, estructuras y blindajes deben estar unidos a la misma red para evitar diferencias de potencial peligrosas entre equipos cercanos durante un evento transitorio.

[Image showing the distribution of current through an industrial grounding grid during a fault]

Diseño y mantenimiento de mallas de tierra en la Infraestructura Industrial

El diseño de una malla de tierra depende directamente de la resistividad del terreno. No es lo mismo instalar un sistema en un suelo arcilloso húmedo que en un terreno rocoso y seco. Para la Infraestructura Industrial, se suelen emplear mallas de cobre desnudo enterradas a profundidades específicas, interconectadas con electrodos (varillas) para maximizar el área de contacto.

El Mantenimiento Preventivo debe verificar que estas conexiones no se hayan aflojado ni degradado. El uso de soldadura exotérmica es el estándar de oro para estas uniones, ya que crea una conexión molecular que no se oxida ni aumenta su resistencia con el tiempo. Un SPT "olvidado" es un riesgo latente; si las interconexiones fallan, la malla pierde su continuidad y la Seguridad Eléctrica de toda la sección queda comprometida.

Métodos de medición: Garantizando la baja impedancia del sistema

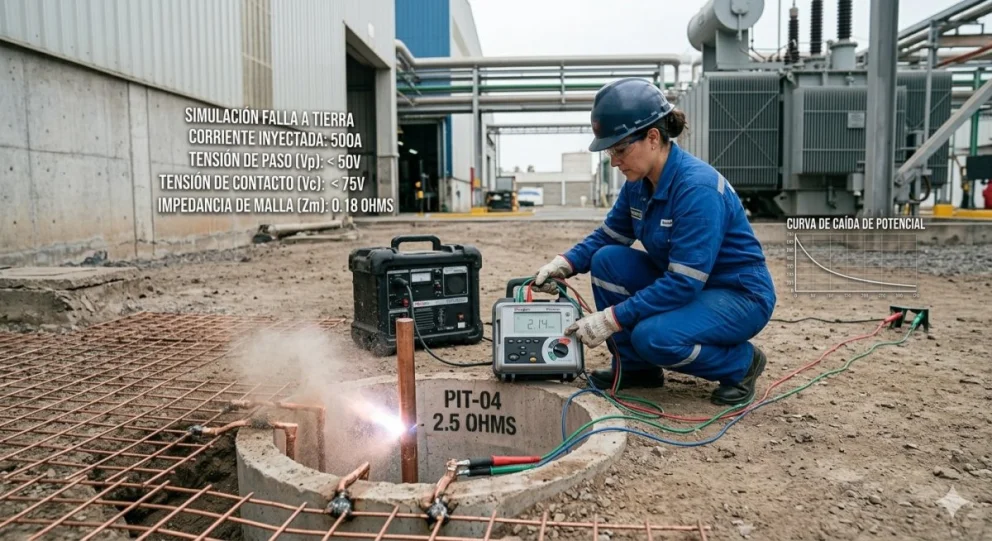

Para garantizar que el sistema cumple su función, el Mantenimiento Preventivo debe incluir mediciones periódicas. El método más utilizado es el de "caída de potencial" (usando tres picas), que permite graficar la curva de resistencia del terreno. Para una Infraestructura Industrial segura, los valores suelen buscarse por debajo de los 5 ohmios, aunque en centros de datos o áreas con electrónica muy sensible se exigen valores inferiores a 1 ohmio.

Otra técnica esencial es la medición de la resistividad del suelo (Método de Wenner) antes de cualquier expansión de la planta. En la Seguridad Eléctrica, no se puede asumir que el suelo se comportará igual todo el año; las variaciones de humedad y temperatura afectan la conductividad. Realizar mediciones en la época más seca del año es una práctica de mantenimiento responsable que asegura el peor escenario posible bajo control.

Corrosión y degradación de electrodos: Un desafío para el Mantenimiento Preventivo

El subsuelo es un entorno químico activo. La corrosión galvánica puede consumir los electrodos de cobre si están cerca de otros metales o en suelos con pH ácido. El Mantenimiento Preventivo debe incluir la inspección de los pozos de registro para verificar el estado de los conectores y la presencia de sulfatación. En algunos casos, se utilizan químicos para el mejoramiento de suelos (bentonita o geles conductivos), pero estos deben ser reaplicados periódicamente para mantener su eficacia.

La degradación del SPT es invisible hasta que ocurre una falla y el sistema no responde. En la Infraestructura Industrial moderna, se están implementando sistemas de monitoreo en línea que miden la continuidad de la malla en tiempo real. Esta transición hacia el mantenimiento predictivo permite detectar roturas en el conductor de tierra antes de que ocurra una descarga, llevando la Seguridad Eléctrica a un nivel de proactividad superior.

El Sistema de Puesta a Tierra es el guardián silencioso de la planta. Sin un mantenimiento riguroso de esta Infraestructura Industrial, cualquier otra inversión en Seguridad Eléctrica queda vulnerable ante la física del rayo y la falla.
