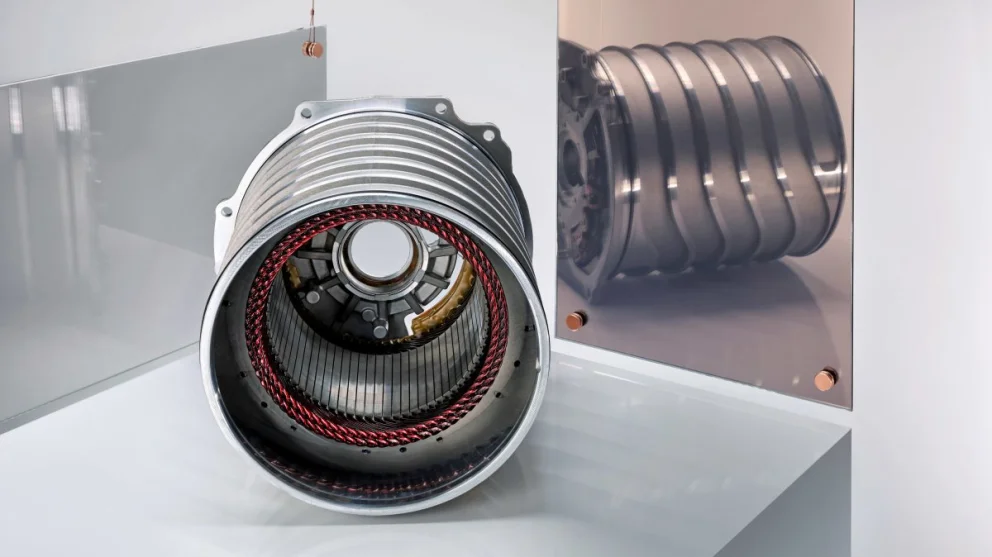

Control adaptativo de motores síncronos de imanes permanentes

Los motores síncronos de imanes permanentes (PMSM) se han consolidado como equipos de alta eficiencia en plantas industriales, sistemas de bombeo, maquinaria pesada y vehículos eléctricos.

Sin embargo, su sensibilidad a fenómenos magnetotérmicos —como desmagnetización parcial, saturación del yugo, armónicas de corriente y puntos calientes en los devanados— exige estrategias de monitoreo más avanzadas que las ofrecidas por el mantenimiento predictivo convencional.

Los observadores híbridos magneto-térmicos integran modelos de flujo magnético, reluctancia dinámica y transferencia de calor con señales eléctricas reales del motor, generando un diagnóstico prescriptivo capaz de anticipar fallas con semanas de ventaja. Este enfoque permite optimizar la confiabilidad, programar intervenciones y evitar degradación irreversible en rotores y estatores.

1. Fundamentos del comportamiento magneto-térmico en PMSM

El rendimiento de un PMSM está gobernado por la interacción entre campo magnético, corriente y temperatura. La degradación de cualquiera de estos factores altera los otros, generando un ciclo progresivo de deterioro.

1.1 Desmagnetización parcial de imanes permanentes

Los imanes de NdFeB o SmCo pierden magnetización cuando se superan temperaturas críticas (80-120 °C para grados estándar). Esta desmagnetización reduce el flujo enlazado, aumenta la corriente requerida y eleva el torque ripple.

Los observadores magneto-térmicos identifican esta condición mediante:

• descenso del flujo d-axis estimado,

• aumento de corriente Iq para mismo torque,

• desplazamiento armónico en la EMF inducida.

  1.2 Saturación magnética y reluctancia dinámica

  La saturación en dientes y yugos altera la permeabilidad efectiva, modificando la relación entre corriente y flujo. Este fenómeno genera distorsiones armónicas (5°, 7°, 11°) en la corriente del estator.

  Los observadores híbridos ajustan en tiempo real la reluctancia equivalente utilizando modelos magneto-dinámicos acoplados a mediciones de voltaje/corriente.

  1.3 Acoplamiento térmico en estator y rotor

  El aumento de temperatura incrementa la resistencia del cobre, acelera la degradación del aislamiento y reduce el factor de magnetización del rotor.

  Los modelos térmicos por redes RC permiten estimar:

  • "hot-spots" en bobinas,

  • flujo térmico hacia carcasa,

  • eficiencia del sistema de refrigeración (aire, líquido o aceite).

    2. Observadores híbridos magneto-térmicos: arquitectura y funcionamiento

    Los observadores híbridos combinan ecuaciones eléctricas del PMSM con modelos magnéticos no lineales y mapas térmicos para reconstruir variables internas no medibles directamente.

    2.1 Módulo electromagnético

    Este módulo se basa en el modelo d-q del PMSM:

    • estima flujo (λd, λq) a partir de tensiones y corrientes,

    • recalcula la inductancia en tiempo real considerando saturación,

    • compara ondas inducidas con las del modelo ideal para detectar desviaciones.

      2.2 Módulo de reluctancia y saturación

      Utiliza curvas B-H no lineales y redes de imanes/ejes para determinar el estado de magnetización del rotor.

      Permite localizar:

      • pérdidas parciales de magnetización,

      • irregularidades en orientación del imán,

      • zonas con campos cruzados por corrientes armónicas.

        2.3 Módulo térmico acoplado

        Modela la distribución de temperatura en:

        • devanados,

        • ranuras,

        • corona del rotor,

        • carcasa.

          A partir de sensores de superficie y datos eléctricos estima la temperatura interna, anticipando puntos críticos que no se pueden medir directamente.

          2.4 Integración adaptativa (Kalman extendido + modelos físicos)

          El observador combina mediciones reales con el modelo interno mediante un EKF (Extended Kalman Filter). Esto permite que el sistema:

          • aprenda el comportamiento real del motor,

          • corrija sus estimaciones frente a ruido eléctrico,

          • detecte anomalías incluso cuando los sensores fallan o están fuera de rango.

            3. Indicadores prescriptivos generados por el observador híbrido

            El enfoque magneto-térmico produce indicadores avanzados que permiten actuar antes de que la falla progrese.

            3.1 Índice de Integridad del Imán (IIIM)

            Evalúa la pérdida de magnetización basada en flujo estimado y diferencia entre modelo y medición.

            Valores críticos: caída > 6-10 % en λd sostenida → indicativo de desmagnetización parcial.

            3.2 Factor de Armónicas Críticas (FAC)

            Integra la magnitud de armónicas 5°, 7°, 11°, 13° asociadas a saturación y fallas de devanado.

            Un aumento del FAC en > 40 % indica riesgo de distorsión severa del campo.

            3.3 Índice de Calentamiento Localizado (ICL)

            Derivado de puntos calientes estimados en el mapa térmico.

            Si la diferencia entre bobinas supera 15-20 °C → probable degradación de barniz o deficiencia de refrigeración.

            3.4 Coeficiente de Salud Magneto-Térmica (CHMT)

            Integrador final que combina imán + térmico + armónicas.

            Permite generar recomendaciones prescriptivas como:

            • "ajustar control vectorial",

            • "revisar circuito de refrigeración",

            • "inspeccionar alineación de imanes",

            • "cambiar parámetros de PWM para reducir armónicas".

              4. Aplicaciones industriales: casos reales y beneficios

              4.1 Automación industrial de alta precisión

              En robots, servomotores PMSM y CNC, cualquier fluctuación en el campo magnético se traduce en errores de posicionamiento.

              Los observadores híbridos permiten ajustar los controladores en tiempo real, reduciendo el torque ripple y estabilizando la respuesta dinámica.

              Beneficio típico: reducción del error de posición entre 30-50 %.

              4.2 Tractores eléctricos y maquinaria pesada

              Los PMSM en vehículos eléctricos agrícolas operan a altos ciclos térmicos y torque irregular.

              El sistema detecta desmagnetización por sobrecarga y recomienda intervalos de enfriamiento o ajustes en la estrategia de control FOC para proteger el rotor.

              4.3 Sistemas de bombeo de alta potencia

              Los PMSM sustituyen a motores de inducción en bombeo debido a su mayor eficiencia.

              El observador híbrido detecta:

              • fallas en el aislamiento por calentamiento,

              • armónicas inducidas por variadores,

              • flujo irregular por desbalance magnético.

                Esto evita fallas catastróficas en bombas críticas, especialmente en minería y petroquímica.

                5. Normativas y estándares aplicables

                El marco normativo que respalda el diagnóstico magneto-térmico incluye:

                • IEEE 1812 - Modelos eléctricos de PMSM y análisis de armónicas.

                • IEEE 1459 - Parámetros de potencia en sistemas no sinusoidales.

                • IEC 60034-1 / IEC 60034-18 - Ensayos térmicos y aislamiento en motores.

                • IEC 60034-30 - Eficiencia energética IE4/IE5 para motores PMSM.

                • IEC/TS 60034-31 - Requisitos para motores alimentados por variadores de frecuencia.

                  Estas normas permiten establecer umbrales fiables para flujo, armónicas y temperatura.

                  El mantenimiento prescriptivo basado en observadores híbridos magneto-térmicos permite evaluar el estado interno de motores PMSM con un nivel de precisión antes inalcanzable. Al combinar modelos de flujo magnético, reluctancia dinámica y transferencia de calor, el sistema detecta desmagnetización parcial, saturación, distorsiones armónicas y puntos calientes antes de que produzcan pérdidas de torque o fallas de aislamiento.

                  En automación industrial, maquinaria pesada y bombeo de alta potencia, este enfoque ofrece una ventaja competitiva decisiva: incrementa la confiabilidad operativa, reduce paradas inesperadas y permite intervenir con exactitud prescriptiva, alineada con las exigencias normativas IEEE/IEC para equipos críticos.
