Sistemas VOD en Minería 4.0: Ventilación automatizada por demanda para la eficiencia energética

En la minería subterránea profunda, garantizar un suministro constante de aire limpio en los frentes de trabajo es un requerimiento vital para diluir los gases tóxicos provenientes de las voladuras y las emisiones diésel de la maquinaria pesada (LHDs y camiones de bajo perfil). Sin embargo, mantener los gigantescos ventiladores principales y secundarios operando a máxima potencia de forma continua las 24 horas es una estrategia sumamente ineficiente que devora hasta el 50% del presupuesto energético total de la unidad minera. La Minería 4.0 resuelve este desafío mediante los sistemas de Ventilación Bajo Demanda (VOD, por sus siglas en inglés). Al integrar redes de sensores de gases IoT, sistemas de geolocalización de flotas en tiempo real y algoritmos de control automatizado, las operaciones modernas pueden dirigir el caudal exacto de aire solo hacia las galerías donde el personal o los equipos están operando, transformando radicalmente la sustentabilidad de la mina.

1. La arquitectura de un sistema VOD: Sensores y actuadores IIoT

Un sistema VOD de nivel avanzado no se limita a programar encendidos automáticos por horarios; funciona como un ecosistema vivo e interactivo basado en el Internet Industrial de las Cosas (IIoT). Su arquitectura de control se estructura en tres componentes clave:

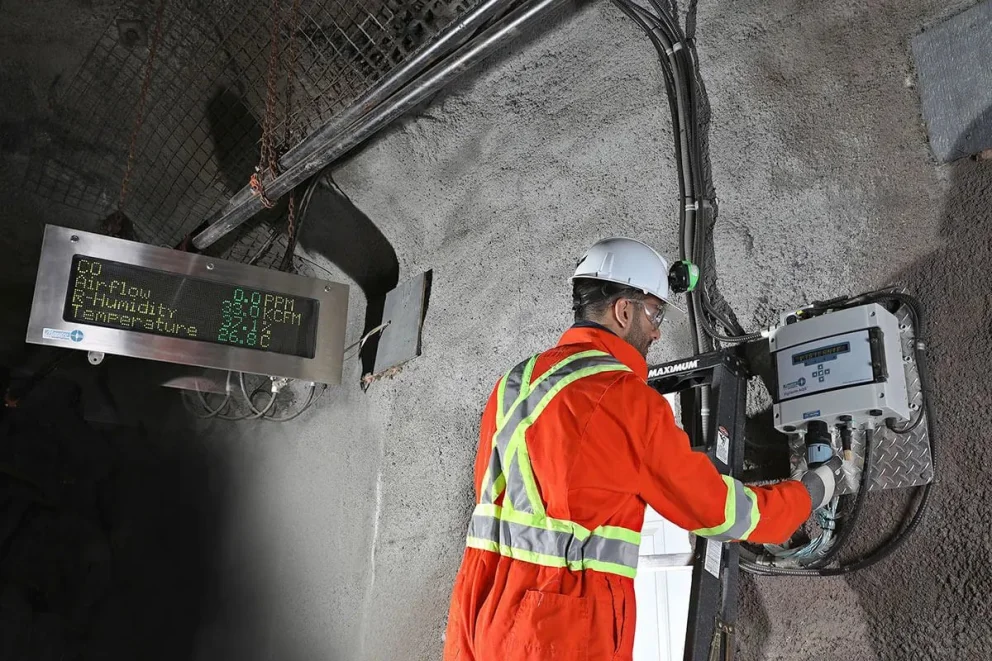

• Red de Monitoreo de Gases Atmosféricos: Sensores fijos de alta precisión instalados en las galerías de retorno y frentes de avance que miden continuamente las partes por millón (ppm) de Monóxido de Carbono ($CO$), Dióxido de Nitrógeno ($NO_2$), Oxígeno ($O_2$) y la opacidad del aire debido al hollín diésel.

• Sistemas de Localización en Tiempo Real (RTLS): Mediante tags de identificación por radiofrecuencia (RFID) o redes Wi-Fi/5G subterráneas, el software central sabe con precisión cuántos operarios y qué máquinas específicas acaban de ingresar a un bloque de producción.

• Estaciones de Control de Caudal Dinámico: Compuertas de ventilación motorizadas y ventiladores secundarios equipados con variadores de frecuencia (VFD) que ajustan los álabes o las RPM mecánicas en milisegundos según las órdenes del sistema central.

2. Los Niveles de Control VOD: De la programación a la optimización total

La implementación de la tecnología VOD en la Minería 4.0 se clasifica en diferentes niveles de madurez de ingeniería de automatización, escalando según la complejidad de la toma de datos:

• Nivel 1 (Control por Eventos / Tiempo): El flujo de aire se incrementa de forma automática únicamente durante los horarios programados de voladura (blasting) para limpiar los humos de la galería de forma rápida, disminuyendo la potencia en los turnos de baja actividad.

• Nivel 2 (Control Basado en Equipos y Personal): El sistema detecta mediante el RTLS que un camión dumper diésel de 60 toneladas ha ingresado a la Galería 4. Al calcular los kilovatios ($kW$) de potencia del motor del camión, el algoritmo acelera los ventiladores de esa galería para proveer los metros cúbicos por minuto de aire limpio exigidos por la ley laboral por cada caballo de fuerza. En cuanto el camión se retira, los ventiladores vuelven a su velocidad mínima de reposo.

• Nivel 3 (Control Basado en Calidad de Aire - Closed Loop): Es la cúspide de la Minería 4.0. El sistema opera en lazo cerrado analizando directamente las lecturas de los sensores de gases. Si una máquina realiza un esfuerzo extra y genera un pico de $NO_2$, la ventilación se incrementa localmente de manera proporcional hasta restablecer los niveles de aire óptimos, maximizando la seguridad sin desperdiciar un solo kilovatio de potencia.

3. Retorno de inversión y sustentabilidad operativa

El impacto financiero y de confiabilidad de migrar hacia un sistema VOD inteligente se traduce de inmediato en los indicadores de rendimiento estructural de la mina (KPIs):

1. Ahorro Eléctrico Directo: La reducción de la velocidad de un ventilador en apenas un 20% reduce el consumo de potencia eléctrica a la mitad debido a las leyes de afinidad de los ventiladores centrifugos y axiales ($P \propto N^3$). Las plantas mineras reportan ahorros de entre el 30% y el 45% en su facturación eléctrica anual de ventilación.

2. Reducción del Tiempo de Reingreso: Tras una voladura subterránea, el sistema inyecta aire masivo de forma focalizada eliminando los gases nocivos en una fracción del tiempo tradicional. Esto permite que el personal ingrese de forma segura al frente de trabajo mucho antes, incrementando las horas de extracción diarias de mineral.

3. Mantenimiento Predictivo de Ventiladores: Al no operar al 100% de su capacidad mecánica de forma constante, los rodamientos, álabes y motores de los sistemas de inyección sufren un desgaste notablemente menor, espaciando los ciclos de overhaul mecánico y reduciendo la tasa de fallas catastróficas.

La ventilación automatizada bajo demanda es la demostración definitiva de que la Minería 4.0 une la seguridad industrial con la eficiencia económica. Seguir ventilando túneles vacíos de forma continua es un anacronismo insostenible en la era de los datos y el control digital. El VOD introduce la inteligencia computacional en las profundidades de la roca para proteger la vida humana con la máxima eficiencia energética posible. ¿Sigue tu operación subterránea gastando millones en ventilar galerías abandonadas, o ya gestionas tus caudales con la precisión milimétrica del IoT industrial? La minería moderna se ventila con datos reales, no con flujos constantes y ciegos.
