Análisis de Vibraciones: Escuchando el latido interno de las máquinas rotativas

Toda máquina en funcionamiento vibra debido a las fuerzas dinámicas internas de sus componentes. Sin embargo, cuando un activo mecánico comienza a desarrollar un defecto, las fuerzas cambian y la vibración se altera, modificando su amplitud y su comportamiento de frecuencia. El Análisis de Vibraciones es la técnica de mantenimiento predictivo no destructiva por excelencia para equipos rotativos (motores, bombas, ventiladores, compresores y reductores). En lugar de esperar a que un rodamiento se rompa o genere un calor extremo, esta tecnología nos permite "escuchar" y decodificar el movimiento oscilatorio de la máquina, localizando el origen exacto del desgaste sin necesidad de detener la producción ni desarmar el componente.

El lenguaje de las máquinas: Por qué vibran los activos rotativos

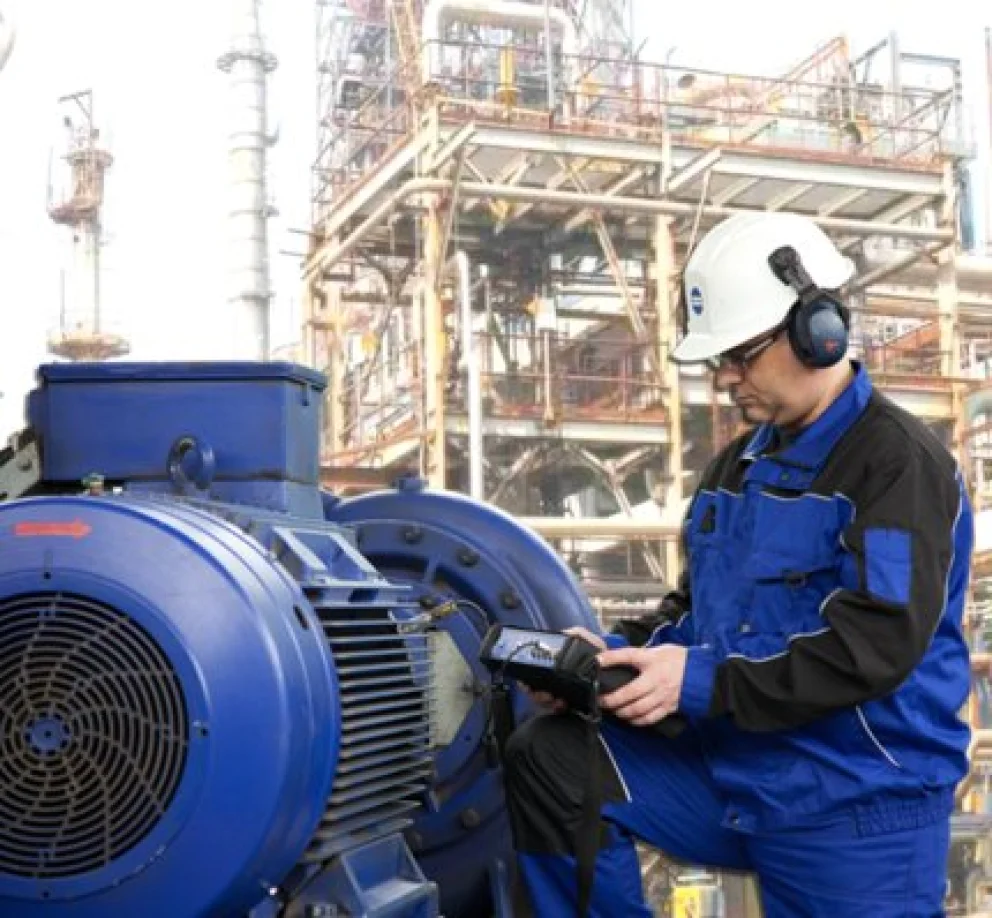

La vibración es simplemente el movimiento de un cuerpo idas y venidas respecto a su posición de equilibrio. En ingeniería mecánica, este movimiento se mide a través de tres variables fundamentales según la frecuencia de la falla: desplazamiento (excelente para bajas frecuencias), velocidad (el estándar de oro para fallas de rango medio) y aceleración (crucial para altas frecuencias, como las etapas iniciales de falla en rodamientos). Un sensor piezoeléctrico (acelerómetro), colocado magnética o mecánicamente sobre los puntos de apoyo del rodamiento, captura esta señal física y la transforma en una señal eléctrica para su procesamiento informático.

Del valor global al espectro FFT: Traduciendo el movimiento en diagnóstico

Las primeras herramientas predictivas solo medían el "valor global" de la vibración (expresado comúnmente en milímetros por segundo, $mm/s\text{ RMS}$). Si bien este número indica si una máquina está "sana" o "enferma", no revela cuál es la causa del problema. Para obtener un diagnóstico real, el colector de datos realiza un algoritmo matemático llamado Transformada Rápida de Fourier (FFT). La FFT toma la compleja señal de vibración en el tiempo y la desglosa en un "espectro de frecuencias". El espectro es un gráfico con picos donde el eje horizontal muestra la frecuencia (ciclos por minuto o Hz) y el eje vertical muestra la severidad (amplitud). Como cada modo de falla vibra a una frecuencia matemática específica vinculada a la velocidad de giro del eje ($1X$, $2X$, etc.), el espectro revela la identidad exacta del problema.

Las cuatro firmas de falla clásicas en el taller

Al analizar el espectro FFT, el especialista en vibraciones busca "patrones de firma" característicos que delatan los problemas mecánicos más comunes de la industria:

1. Desbalanceo: Se caracteriza por un pico limpio y masivo en la frecuencia de giro del eje ($1X$) en dirección radial. Ocurre cuando el centro de masa no coincide con el centro de rotación (por ejemplo, debido al desgaste o suciedad en las aspas de un ventilador).

2. Desalineación: Muestra picos altos en las frecuencias $1X$, $2X$ y a veces $3X$, principalmente en dirección axial. Delata que los ejes del motor y la máquina conducida no están perfectamente colineales a través del acoplamiento.

3. Holgura mecánica: Genera una gran cantidad de armónicos ($1X, 2X, 3X, 4X\dots$) y subarmónicos. Es el síntoma de pernos de anclaje flojos, fisuras en la base de la máquina o tolerancias excesivas entre el eje y el alojamiento del rodamiento.

4. Fallas en rodamientos: Produce picos de muy alta frecuencia no enteros, conocidos como frecuencias de falla del rodamiento (BPFO, BPFI, BSF, FTF), que corresponden al paso de las esferas o rodillos sobre grietas microscópicas en las pistas interna o externa.

Estableciendo la línea base: El estándar ISO 10816 / ISO 20816

Para saber si los niveles de vibración de una máquina son aceptables o peligrosos, la industria se rige bajo la normativa internacional ISO 10816 (y su actualización ISO 20816). Esta norma clasifica a las máquinas por su tamaño, potencia y tipo de base (rígida o flexible), estableciendo cuatro zonas de severidad:

• Zona A (Verde): Máquina nueva o reacondicionada. Operación óptima.

• Zona B (Amarillo): Máquina aceptable para operación a largo plazo sin restricciones.

• Zona C (Naranja): Operación insatisfactoria. La máquina presenta un defecto y debe programarse una intervención a corto plazo.

• Zona D (Rojo): Niveles de vibración peligrosos. Riesgo inminente de destrucción catastrófica. Exige parada de emergencia inmediata.

El análisis de vibraciones cambia las reglas del juego: convierte el mantenimiento en una ciencia predictiva exacta. Permite planificar las paradas de planta comprando los repuestos con anticipación, optimizando el uso de la mano de obra y garantizando que las máquinas operen a su máxima capacidad de diseño. ¿Su planta cuenta con rutas de vibración periódicas o solo miden cuando el equipo ya hace un ruido insoportable? ¿Su personal sabe alinear y balancear con precisión para mantener los espectros limpios? La confiabilidad mecánica no es una cuestión de azar; es el resultado de saber escuchar lo que la máquina está tratando de decir.
