Diagnóstico de descargas parciales en instalaciones industriales mediante sensores UHF y análisis de patrones PRPD

Las descargas parciales (DP) representan uno de los mecanismos más críticos de degradación del aislamiento eléctrico en equipos industriales de media y alta tensión. Aunque su energía individual es baja, la repetición continua de estas microdescargas genera deterioro progresivo del aislamiento hasta producir perforaciones dieléctricas y fallas catastróficas.

En instalaciones industriales modernas —subestaciones internas, celdas blindadas, transformadores, cables de potencia y barras aisladas— el diagnóstico temprano mediante sensores UHF y análisis de patrones PRPD se ha convertido en una herramienta fundamental para el mantenimiento predictivo. Este enfoque permite detectar defectos incipientes de aislamiento mucho antes de que se manifiesten como fallas visibles o interrupciones del suministro eléctrico.

Fundamentos físicos de las descargas parciales

Una descarga parcial es una descarga eléctrica localizada que no llega a puentear completamente el aislamiento entre conductores. Se produce cuando el campo eléctrico supera la rigidez dieléctrica local de un punto defectuoso dentro o sobre el material aislante.

Los defectos típicos que originan descargas parciales incluyen:

• Inclusiones de aire dentro del aislamiento sólido
• Contaminación superficial en aisladores
• Bordes metálicos con alta concentración de campo
• Cavidades o microfisuras en materiales poliméricos
• Defectos en empalmes de cables

Cada descarga libera un pulso electromagnético de alta frecuencia que puede propagarse a través del sistema eléctrico. La repetición de estas descargas provoca:

• erosión química del aislamiento
• degradación térmica localizada
• formación de canales conductivos permanentes

Con el tiempo, estos procesos evolucionan hacia fallas dieléctricas completas.

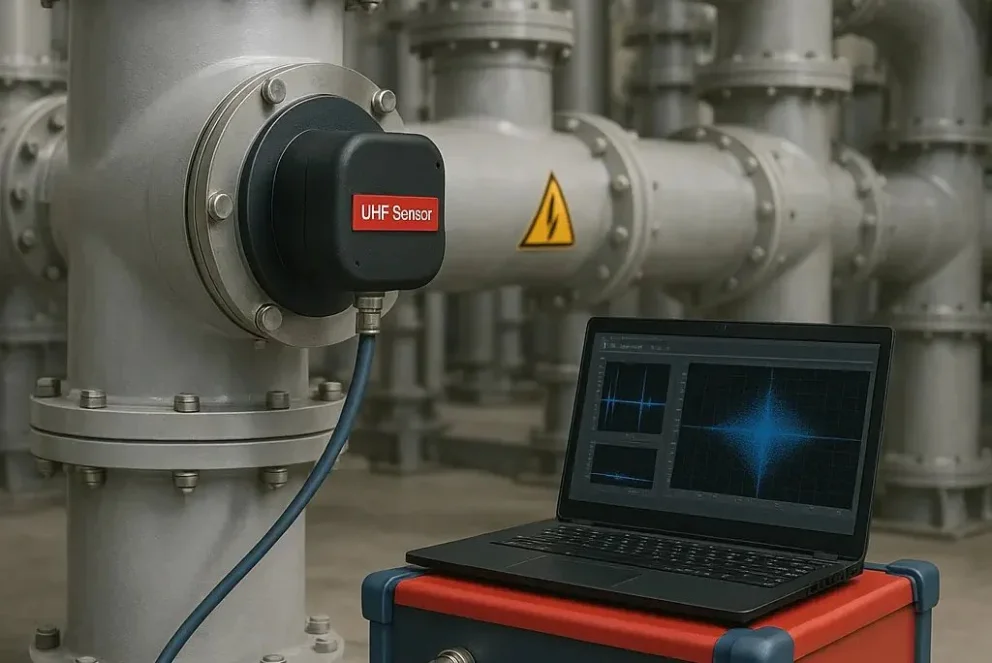

Sensores UHF para detección de descargas parciales

La tecnología de detección en banda ultraalta frecuencia (UHF) se ha consolidado como uno de los métodos más efectivos para monitorear descargas parciales en entornos industriales.

Los sensores UHF operan típicamente en rangos de frecuencia entre 300 MHz y 3 GHz, donde las descargas parciales generan pulsos electromagnéticos detectables.

Las ventajas principales del método UHF incluyen:

Alta inmunidad al ruido eléctrico industrial

En plantas industriales existen múltiples fuentes de interferencia electromagnética. Las frecuencias UHF permiten discriminar mejor las señales reales de descarga frente a ruido de baja frecuencia generado por motores o variadores.

Capacidad de monitoreo online

Los sensores pueden instalarse sin necesidad de desconectar el sistema eléctrico, permitiendo monitoreo continuo durante operación normal.

Localización de defectos

Mediante múltiples sensores y análisis temporal de señales es posible estimar la ubicación aproximada del defecto dentro del equipo.

Esta tecnología se aplica especialmente en:

• celdas de media tensión blindadas
• subestaciones GIS
• transformadores de potencia
• barras aisladas encapsuladas

Análisis PRPD: caracterización del tipo de descarga

El análisis PRPD (Phase Resolved Partial Discharge) es una técnica fundamental para interpretar la naturaleza de las descargas parciales.

Consiste en registrar cada pulso de descarga en función de su posición dentro del ciclo de tensión de la red. El resultado es un mapa bidimensional donde se representan:

• fase de la señal eléctrica
• amplitud del pulso de descarga
• número de eventos detectados

Este patrón actúa como una “huella digital” del tipo de defecto presente en el aislamiento.

Identificación de tipos de defectos mediante PRPD

Cada mecanismo de descarga produce un patrón característico en el diagrama PRPD.

Descargas internas

Se originan en cavidades dentro del aislamiento sólido.
En el diagrama PRPD suelen aparecer como dos regiones simétricas alrededor de los picos de tensión positiva y negativa.

Este tipo de descarga es especialmente crítico porque indica degradación interna del material.

Descargas superficiales

Ocurren en la superficie del aislamiento debido a contaminación o humedad.

En el patrón PRPD suelen presentarse como bandas extendidas de descargas distribuidas en un amplio rango de fases.

Este fenómeno es común en:

• aisladores contaminados
• barras colectoras
• sistemas con polvo conductor

Descarga corona

Se produce alrededor de bordes metálicos o puntas conductoras donde el campo eléctrico es muy elevado.

En el diagrama PRPD aparece como un patrón concentrado cerca de los máximos de tensión.

Aunque la corona puede ser menos destructiva que otros tipos de descarga, su presencia sostenida indica problemas de diseño o envejecimiento del aislamiento.

Integración con mantenimiento predictivo industrial

El diagnóstico de descargas parciales mediante sensores UHF y análisis PRPD se integra cada vez más con sistemas de mantenimiento predictivo basados en datos.

La arquitectura típica incluye:

Nivel sensor

Sensores UHF instalados en equipos eléctricos críticos para capturar impulsos electromagnéticos generados por descargas parciales.

Nivel de adquisición

Un sistema de adquisición de datos registra amplitud, frecuencia y fase de cada evento detectado.

Nivel analítico

Algoritmos de análisis clasifican patrones PRPD para identificar el tipo de defecto.

Nivel de gestión de mantenimiento

Los resultados se integran con sistemas CMMS para generar alertas y órdenes de inspección antes de que la degradación del aislamiento se vuelva crítica.

Normas y marcos técnicos aplicables

El diagnóstico y evaluación de descargas parciales se rige por estándares internacionales definidos por organismos como:

• International Electrotechnical Commission
• IEEE

Normas relevantes incluyen:

• IEC 60270 – medición de descargas parciales
• IEC 62478 – métodos UHF para detección de descargas
• IEEE 1434 – guía para medición de descargas parciales en campo

Estas normas establecen metodologías de medición, calibración y análisis de señales.

Beneficios para confiabilidad y seguridad industrial

La implementación de monitoreo de descargas parciales ofrece beneficios significativos para la gestión de activos eléctricos industriales.

Prevención de fallas catastróficas

Las descargas parciales pueden detectarse años antes de que el aislamiento falle completamente.

Optimización del mantenimiento

Permite planificar intervenciones basadas en condición real en lugar de inspecciones calendarizadas.

Mayor seguridad operativa

La degradación del aislamiento puede provocar arcos eléctricos o explosiones en celdas de media tensión. Detectar DP tempranamente reduce significativamente estos riesgos.

Extensión de vida útil de equipos

El monitoreo continuo permite operar activos eléctricos con mayor confianza y tomar decisiones informadas sobre reemplazo o rehabilitación.

Desafíos técnicos de implementación

A pesar de sus ventajas, la implementación del monitoreo de descargas parciales presenta algunos desafíos técnicos:

• interpretación experta de patrones PRPD
• diferenciación entre ruido electromagnético y descargas reales
• ubicación óptima de sensores dentro de equipos complejos
• integración de datos con plataformas de mantenimiento industrial

La correcta configuración del sistema es clave para obtener diagnósticos confiables.

El diagnóstico de descargas parciales mediante sensores UHF y análisis de patrones PRPD constituye una de las herramientas más avanzadas para evaluar el estado del aislamiento en instalaciones eléctricas industriales. La combinación de monitoreo continuo, análisis espectral y clasificación de patrones permite detectar defectos incipientes antes de que evolucionen hacia fallas críticas. En el contexto de mantenimiento predictivo y gestión avanzada de activos, estas tecnologías representan un pilar fundamental para mejorar la confiabilidad y seguridad de sistemas eléctricos industriales.
